商品详情

KDS石英晶振,5032mm有源晶振,GPS晶振

￥3.2

规格：5.0mm3.2mm

包装：3K/盘

品牌：KDS

商品详情

天津KDS集团公司在2008年发布,研发并且已经出样的小型贴片有源晶振【TCXO】,产品应用到GPS设备,小型高精度SMD温度补偿晶体振荡器DSB321SDA/DSB221SDA,同时发布可以接受订单,（通过校正以高精度的石英晶体振荡器的频率变化引起的晶体振荡器的温度,因为SMD TCXO产品精度高）是内置高精度SMD温度补偿的石英晶体振荡器,可以使用在全球卫星GPS接收机,目前产品的精度,已经温度频率范围,DSB321SD +85℃±频率温度稳定度0.5×10-6/-30℃?GPS相关设备,同一时间,KDS技术部门实验兼容低电压的工作,这是在GPS接收器中要使用的IC的趋势,此款温补晶振可以在1.8 V操作,也可以在很宽的电压范围工作+3.6 V +1.7 V?一样,也可以用正常使用,（现已经量产的工作电压范围为+1.8 V?+5.5 V）

KDS产品规格参数

KDSTCXO规格	DSB221SDA (2520-Size TCXO) / DSB321SDA (3225-Size TCXO)
温补晶振频率	9.6MHz ～40MHｚ
常用标准频率	16.3676/ 16.368/ 16.369/ 16.8/18.414/ 23.104/ 24.5535/ 26MHz
工作电压	+1.8V+2.5V+2.8V+3.0V+3.3V　（代表値）　電源電圧は+1.7V～+3.6V範囲の任意の電圧で動作可能
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ）　 +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±1.5×10-6 (After 2 reflows)
频率温度偏差	±0.5×10-6/-30℃～+85℃
频率温度偏差	±0.5×10-6/-40℃～+85℃（オプション）

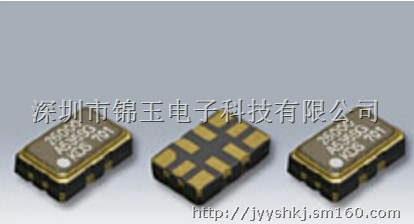

KDS晶振,3225mm,2016mm体积的温补晶振（TCXO）,是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高度：最高0.8 mm,体积：0.055px³,重量：0.008 g,超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC（频率控制）功能,Enable/Disable功能,产品本身可根据使用需要进行选择
