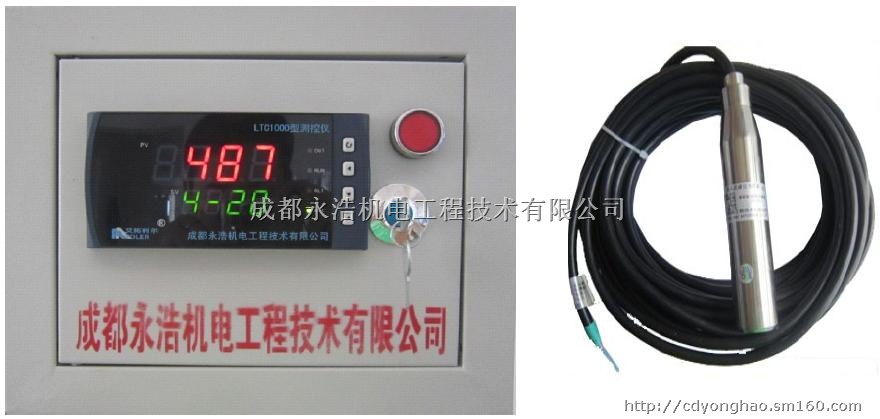

LTC1000 型数字测控仪

一、产品概述：

LTC1000 型数字液位、压力测控仪是我公司在总结了国内外先进测控仪的基

础上，结合我国工业及民用现场环境，和操作人员习惯情况，开发出的一款高性

能的显示控制仪表。仪表采用进口集成电路，传感器采用美国进口传感器芯体，

具有超强的稳定性和简易的操作性，是传统浮球式、干簧式液位计最佳的更新换

代产品。

二、主要应用场合：

1、各种建筑自动供水、自动排水系统、暖通系统；

2、环保、化工、电力、水利、冶金、制药、食品、石油行业；

3、自来水厂、污水厂、城市防洪、城市供排水行业。

三、性能优点：

第三代LTC1000 数字测控仪更新换代后，不但具有全新的外形特色，傻瓜式

便捷的操作模式外，新增防浪涌防雷及防过流过压等功能，更人性化的外观及操

作界面，为用户带来全新的体验。

双屏LED 加强型数码显示，更加闪亮！

仪表面板双层保护，不易损坏屏幕，更加持久！

具备33 种信号输入功能，应用更加广泛！

更高的显示精度，达到0.3%,长期稳定！

增加了防浪涌和防雷功能，更可靠的电源保护！

加强了防过流和过压功能，更可靠的信号保护！

限流≤30mA，更可靠的配电保护！

防接触器火花，更可靠的输出保护！

继电器触点容量达到250VAC/10A，更强的负载能力！

输入、输出、电源、通讯相互之间采用光电隔离技术，更稳定的信号

传输！

参数设置断电后永久保存！

可选配RS485 通讯接口，便于组网应用！

四、主要技术参数：

性能指标单位最大值典型值最小值备注

开关电源VAC 240 220 110

VDC 29 24 20

功耗W － ≤5 － 交流

W － ≤3 － 直流

精度％FS ±0.5 ±0.3 ±0.2

控制输出5A 250VAC 10A 125VAC

5A 30VDC

变送输出DC4-20mA，负载电阻≤600Ω

通讯输出标准串行双向通讯接口：RS485---二线制，通讯距离≤1000 米

馈电输出输出电压：DC24V±1V；输出电流：≤30mA(负载电阻≥750Ω

使用环境温度：-10~65℃；温度：10~90%RH

一级参数，Loc 等于任意参数可进入一级参数。

（2）、二级参数设置

1.在工作状态下，按压键PV 显示LOC，SV 显示参数数值：按或键来进行设置，长按键2 秒可返回

上一级参数，当Loc=132 时，按压键4 秒，可进入二级参数设定状态。

2.Pn 输入分度号选择：常用的有：27#4～20mA、14#PT100、28#0～5V。

3.Dp 小数点设置按照实际情况选择无小数点、十位、百位、千位。

4.PL 测量量程下限。PH 测量量程上限。

5.ALM1 第一报警方式选择：ALM1=0 无报警；ALM1=1 第一报警为下限报警；ALM1=2 第一报警为上限报警。

6.ALM2 第二报警方式选择：ALM2=0 无报警；ALM2=1 第二报警为下限报警；ALM2=2 第二报警为上限报警。

七、典型应用：

应用举例NO.1（江、河、水库、湖泊、容器等液位的测量）

RS485

应用举例NO.2（恒压供气测量、控制系统）

应用举例NO.3（水塔自动上水、楼寓恒压供水系统）

RS485

应用举例NO.4（密封罐内液位的测量）

RS485

应用举例NO.5（水厂拦污栅前、后水位差的测量、控制系统）
