多通道数字量/开关量信号转换控制器

YCS/YCD系列

概述：

YCS/YCD系列产品是易控达科技专门为数字量信号相互转换而设计的控制器产品。

该系列产品采用易控达独创技术，支持1~4通道TTL有源输入或干触点无源输入；支持1~4通道的继电器输出或者TTL5V输出或者TTL24V信号输出开关量/数字量信号。该设备采用双电源供电，高性能ARM芯片处理器，所有输入通道光电信号隔离，提高了信号可靠性、安全性。

特点：

? 支持1~4路开关量（干触点无源输入）、或者支持1~4路数字量（TTL有源输入）；4路信号可任意组合；

? 所有输入输出通道光电隔离保护；

? 具有信号故障保护功能；6个LED状态指示灯，全方位显示电接口和光纤运行状态

? 双电源冗余，DC24V电源供电，DC1500V电源隔离,具有反接保护功能

? 电接口提供每线1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能

? 超强防磁场、防辐射及抗干扰功能

? 铝制加强机壳,IP30防护等级, 35mm工业卡轨安装方式

网络拓扑结构：

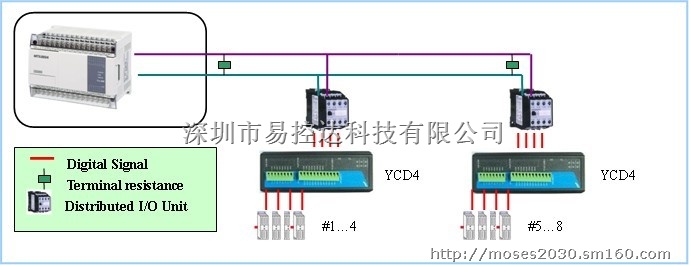

多路数字量/开关量转换：

使用方法：

1) 该设备独立使用，从设备数字量输入通道上的输入数字信号（干触点输入/TTL电平输入），经过数字量接收电路采集，然后经过数字量信号输出电路处理，在设备数字量输出通道上输出该数字信号。设备B的输出通道和设备A的输入通道一一对应。

2) 数字量输入的每一个通道均可配置为两种方式：干触点输入方式、TTL输入方式。干触点输入方式就是一个普通的开关，二输入线没有极性，为无源输入。TTL输入方式为有源输入(0~1V为逻辑“0”,5~30V为逻辑“1”)，DIn-是每路通道的参考地线，DIn+为每路输入通道的信号线。（n=1~4)

3) 数字量输出的每一个通道可配置为三种方式：继电器输出方式(开关量)、TTL5V方式和TTL24V方式。继电器方式时，DOnP是继电器输出的公共触点，DOnC是继电器输出的常闭触点，DOnO是继电器输出的常开触点。TTL5V和TTL24V输出方式时，DOnP是TTL输出的参考地线，DOnO是TTL输出的信号线，此时DOnC内部悬空。(n=1~4)

技术参数

开关量/数字量接口：

开关量：

? 支持1~4路开关量输入

? 输入方式        干触点输入（短路或开路），为无源输入，普通开关，无极性

? 输出方式        继电器输出、TTL5V输出、TTL24V输出三种方式可选

? 继电器输出形态FORM C（SPDT）:

继电器吸合时间5ms

继电器释放时间2ms

总计开关时间7ms

继电器触点容量1A/24VDC 、 0.5A/120VAC

最大工作开关频率：100Hz

传输延时时间：    <5ms

? TTL5V/TTL24V输出形态

最大工作频率：500HZ

传输延时时间：    <5ms

数字量：

? 支持1~4路数字量输入

? 输入方式          TTL输入，为有源输入

? 输入电平          0~1V为逻辑“0”,5~30V为逻辑“1”

? 输出方式：        继电器输出、TTL5V输出、TTL24V输出三种方式可选

? 继电器输出形态FORM C（SPDT）:

继电器吸合时间5ms

继电器释放时间  2ms

总计开关时间7ms

继电器触点容量1A/24VDC 、 0.5A/120VAC

最大工作开关频率： 100Hz

传输延时时间：     <5ms

? TTL5V/TTL24V输出形态

最大工作频率：     500HZ

传输延时时间：     <5ms

电源及保护：

? 工作电压：双电源冗余输入，工业标准24V（+/-5%）电源供电

? 工作电流：典型值150mA@24V

? 电压保护：提供L1+/M/L2+ 反接保护

? 电流保护：1 A (信号短接保护)

? 继电器告警输出：电口故障和光纤链路故障故障告警输出，触点容量：DC30V/1A、AC120V@1

机械特性：

? 外形尺寸：    146mm×136mm×52mm

? 外壳:         IP30防护等级,波浪纹铝制加强机壳

? 安装方式:     35mmDIN导轨安装

? 净重:         850g

工作环境：

? 工作温度：-10~75℃（-40~+85℃宽温可选）

? 操作湿度：5  ~ 95% RH

? 存放温度：-40 ~ 85 °C (-40 ~ 185 °F)

安规测试：

EMI：EN55022 1998, Class A
EMS：

EN61000-4-2 (ESD), Criteria B, Level 4

EN61000-4-3 (RS), Criteria A, Level 2

EN61000-4-4 (EFT), Criteria B, Level 4

EN61000-4-5 (Surge), Criteria B, Level 2

EN61000-4-6 (CS), Criteria B, Level 2

En61000-4-8 (PFMF), Criteria A, Level 3

Freefall：IEC 60068-2-32

应用范围：

电力、交通、能源、监控及工业控制等领域。
