商品详情

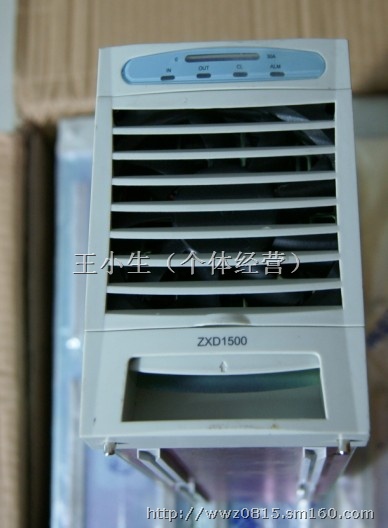

输入-输出一体化插座完成与电源系统的连接，整流器通过该插座完成与电源系统的电气连接，无需另外连线。输入-输出一体化插座的管脚定义：

1、针号1.2：输出48V+，对应MAIN板-XJ4；

2、针号3.4：输出48V-，对应MAIN板-XJ5；

3、针号11：REMOTE，此信号为关机信号，主要用于系统对整流器进行开/关机控制。当输入高电平时，整流器关机（幅度5V）；当输入低电平或高阻时，整流器开启；

4、针号12：ALARM  低阻输出：对应整流器启动过程、内部故障或告警、过温等状态高阻输出：对应正常工作状态；
