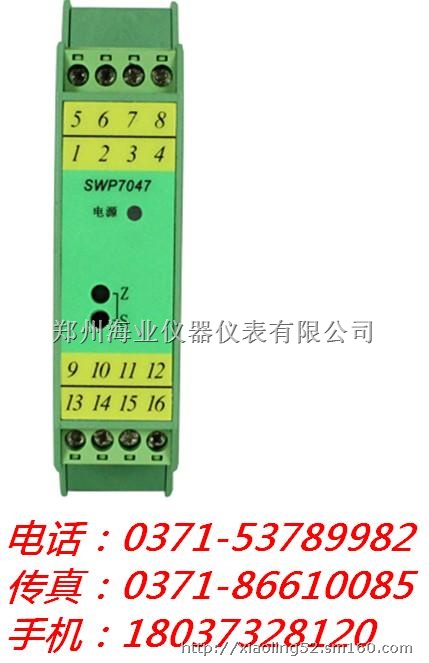

福建昌晖仪表，SWP7047，SWP7035配电器
请选择 型号/数量
商品详情
1.产品简介：
SWP7000系列信号隔离器是连接于工业现场仪表与控制室之间的电气设备。它通过电源、输入、输出之间的可靠隔离，有效解决工业自动化控制系统现场干扰问题，保证系统的稳定和可靠运行。它是通用型产品，基本覆盖系统中各种信号隔离、转换等功能要求。
规格参数 | 说 明 |
电源 | 20～35VDC |
电源功耗 | （24V供电，20mA输出时）： ≤1.8W（SWP7047） ≤2.0W（SWP7048） ≤2.4W（SWP7035） ≤2.4W（SWP7148） ≤3.2W（SWP7036） ≤3.2W（SWP7049） |
现场信号 | 输入电流：4～20mADC 或 输入电压：1～5VDC 配电电压/电流：≥16V/20mA（配电回路开路时，最大配电电压26V；正常配电工作电流≤25mA） |
控制室信号 | 输出电流：4～20mADC，负载电阻：0～800Ω 输出电压：1～5VDC，输出阻抗：<10Ω，输出负载：≥10KΩ |
电源保护 | 电源反向保护 |
输出精度 | 0.2%F.S |
温度漂移 | 0.01%F.S./℃ |
仪表结构 | 尼龙塑壳结构 |
适用现场设备 | 二线制、三线制变送器、电流源信号/电压输出设备 |
型号规格 | 附加码 | 说 明 | ||
SWP7047 | /□ | ? | 一进一出 | 4～20mA输入 |
SWP7035 | /□ | /□ | 一进二出 | |
SWP7036 | /□ | /□ | 二进二出 | |
SWP7048 | /□ | ? | 一进一出 | 1～5 V输入 |
SWP7148 | /□ | /□ | 一进二出 | |
SWP7049 | /□ | /□ | 二进二出 | |
通道1输出类型 | /I | ? | 通道1：4～20mA输出 | |
/V | ? | 通道1：1～5 V 输出 | ||
通道2输出类型 | /I | 通道2：4～20mA输出 | ||
/V | 通道2：1～5 V 输出 | |||
备注：如用户订货不指定通道输出类型，将按输出类型为4～20mA生产并出厂。
