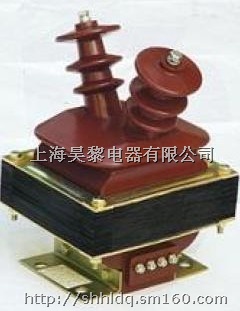

JDZ-3,JDZ-6,JDZ-10电流互感器
请选择 型号/数量
商品详情
结构特点
JDZ型电压互感器，一、二次线圈为同心圆筒式，并用环氧树脂混合胶浇注成型，铁心为壳式，由优质硅钢片迭装而成。电压互感器出头标记：一次为A、N；二次为a、n；
技术参数
1、额定电压 10KV 户内
2、额定频率 50HZ
3、额定绝缘水平：
JDZJ-3 JDZ-3 3.6/24/40KV
JDZJ-6 JDZ-6 7.2/32/60KV
JDZJ-10 JDZ-10 12/42/75KV
4、额定一次电压，准确级及相应的额定输出见表
| 型号 | 额定电压V | 准确级及相应的额定输出（VA） | 最大容量 (VA) | 连接组 | |||||
| 一次 | 二次 | ? | 0.2 | 0.5 | 1 | 3 | |||
| JDZ-3 | 3000 | 100 | ? | 15 | 30 | 50 | 120 | 200 | 1/1-12 |
| JDZ-6 | 6000 | 100 | ? | 25 | 50 | 80 | 200 | 300 | 1/1-12 |
| JDZ-10 | 10000 | 100 | ? | 40 | 80 | 150 | 300 | 500 | 1/1-12 |
5、本系列互感器能在120%额定电压下长期运行。
6、本系列互感器在一次电压为额定一次电压的80~120%的任一值，功率因数为0.8；
额定二次负荷为二次负荷的25~100%的任一数值，其误差不超过表2所列数值。
| 准确级次 | 误差限角 | |
| 比值差(%) | 角差(,) | |
| 0.2 | ±0.2 | ±10 |
| 0.5 | ±0.5 | ±20 |
| 1 | ±1 | ±40 |
| 3 | ±3 | 不规定 |
7、JDZ负荷功率因数为0.8（滞后）
8、JDZ局部放电水平符合GB 7354-97及IE4-4《互感器局部放电测量》其视放电量不大于20PC。
