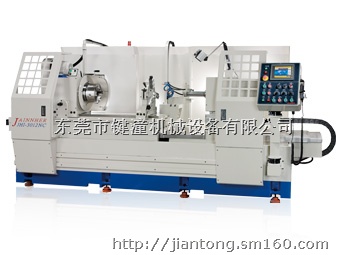

键和内圆磨床JHI-3012
￥1
请选择 型号/数量
商品详情
机体采用高级米汉纳铸铁经烧炖处理与精密加工，经久耐用且符合人体工学设计，操作简便，精密度特高。全自动研磨，粗磨，修整，精磨，无火花研磨循环动作，精度高，操作方便，大幅提升产能，适合大量生产及多样少量的工作。主轴头传动采高精度级斜锥滚柱轴承，高精度，高刚性，回转安静，并可旋转角度8度，适合大量生产及多样少量的工作。进刀轴采用UP及滚柱型线性滑轨配合伺服马达驱动，可做快速位移，准确定位，盲孔研磨，端面研磨，锥度研磨等全自动功能。电控系统完全采用高级电气组件组成，并且符合欧洲安全性。电控箱内部具防尘，防水性。电气系统具自我侦测功能，并附有警示灯指示。本机配备最先进的FANUC CNC控制器，8.4吋彩色LCD，并采用宏加工程序，可大幅降低准备前置时间，提升工作效率。床面系采强制给油式，可减少磨擦；床台有稳定精度作用之散热设计和强力结构。
| 端面研磨装置本机可依客户要求加装端面研磨装置，使内孔与端面研磨一次完成。主轴台可作+8°定位，适合工作斜度研磨。主轴台回转调整度(适用机型 JHI-150NC/CNC)主轴台可作+8°定位，适合工作斜度研磨。 |
| 马达固定杆当马达刚启动时所产生的抖动，可经由此马达固定杆加以稳住。 |
| 精密进给定位砂轮进给采用高性能伺服马达驱动，经精密滚珠螺传动，展现优异的定位精度。 |
| 工作主轴服务器马达驱动工作主轴采用高性能伺服马达驱动，提供精准的无段速。无论主轴高速或低速运转，绝无主轴失速问题，并确保工件的表面粗度。具主轴定位控制功能，提供更方便的工件卸料。 |
| 自动皮带张力控制皮带张力采用马达自动调整，使皮带松紧度随时保持在最佳状态。确保马达全动力传送，特殊设计的皮带张力控制，可避免皮带太紧或太松，而影响到研磨质量。 |
| 油压/润滑系统油压/润滑系统采用2个齿轮帮浦，除了提供夹头及砂轮修整器之油压动力。并且也输送润滑至底座滑道。油压动力系统是由高级油压零组件组成，保证低噪音，使用寿命长。油压系统附冷却风扇，散热效率高。 |
项目 | JHI-3012NC | |
半罩 | ||
加工能力 | 研磨内径范围 | ?20 - ?300 mm |
最大研磨深度 | 300 mm | |
最大夹持长度 | 1200 mm | |
床面旋径 | 480 mm | |
防水盖旋径 | 350 mm | |
砂轮座 X轴 | 快速移动速度 | 5 m/min |
最大行程 | 200 mm | |
最小设定单位 | 0.001 mm | |
传动机构 | 线轨 | |
主轴台 | 主轴转速 | 10 - 1,000 rpm |
回转角度 | - | |
工作台 Z轴 | 快速移动速度 | 8 m/min |
最大行程 | 800 mm | |
最小设定单位 | 0.001 mm | |
旋转角度 | -3°(后) / +12°(前) | |
马达 | 砂轮主轴马达 | 2HP 2p |
主轴马达 | 1.5 KW | |
工作台伺服轴 (Z) | AC伺服马达 1.5KW | |
砂轮台伺服轴 (X) | AC伺服马达 750W | |
油压润滑马达 | 1/4HP 4P | |
油压系统马达 | 1HP 4P | |
冷却液马达 | 1/4HP 2P | |
控制器/人机接口 | MITSUBISHI PLC 7.7"彩色 | |
机器尺寸 | 机器尺寸长x宽x高 | 4000 x 1800 x 1650 mm |
重量 | 6300 Kgs | |
装箱尺寸 | 长x宽x高 | 4700 x 2300 x 1800 mm |
重量 | 6700 Kgs | |
