球面滚子轴承和CARB圆环滚子轴承在轴向上的精确驱动

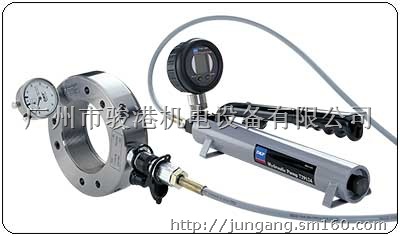

SKF二步液压驱动法是SKF独有的一个行之有效的方法，能精确地调整安装在锥轴或锥套上的球面滚子轴承和CARB圆环滚子轴承。 通过控制轴承相对于预定位置的轴向推进，可实现正确的配合。 该方法采用了一个安装在选定泵上的SKF HMV ..E液压螺母，该螺母装备了一个百分表和一个高精度数字压力表。 制定了一个特别的压力表格，提供每个轴承类型所需的压力。 这可以准确定位轴承的起始位置，而轴向驱动量正是从起始位置开始测量的。

• 减少了塞尺的使用。

• 大大减少了安装球面滚子轴承和CARB圆环滚子轴承的时间

• 一个可靠和准确的调整方法

• 安装密封球面滚子轴承和CARB轴承的唯一合适的方法

1. 确定安装时是一个或两个滑动表面；参见下图

2. 在配合面上轻抹一层薄油，如SKF LHMF 300，并小心地将轴承套到轴上。

3. 向液压螺母施加所需的压力，将轴承推动到起始位置。 监控液压泵上压力表所指示的压力。 SKF液压泵729124 SRB适用于SKF HMV 54E及其以下的液压螺母。 SKF TMJL 100SRB适合用于SKF HMV 92E及其以下的液压螺母，而SKF TMJL 50SRB适合用于HMV 200E及其以下的液压螺母。 作为备选方案，SKF数字式压力表TMJG 100D可直接安装到液压螺母上。

4. 将轴承在锥轴上推进所需的行程Ss。
   轴向位移最好通过千分表来监测。
   SKF液压螺母HMV..E已配有千分表。 通常，轴承安装时轴上必须有合适的过盈配合，并且有适当的剩余间隙。


各种操作情况所需的液压螺母压力和轴向推进位移请访问skf.com/mount。

一个滑动面（图1）
一个滑动面（图2）
两个滑动面（图3）
四个滑动面（图4）
零位、起始位置和最终位置（图5）
