扬州机床垫铁扬州机床调整垫铁数控机床垫铁批发

￥12

规格：135×80×45

包装：纸箱

商品详情

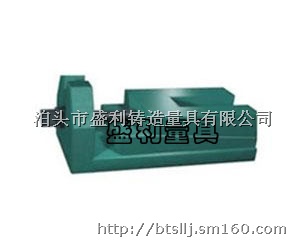

S83B型调整垫铁用于各类机床，机械设备下面，用于支撑机床机械分量，调整机械设备均衡。运用本产物装置机床不需设置地脚螺栓与地上固定，优越的垂直挠度，使机床不变于地上，运用本产物可节流装置费用，缩短装置周期。

S83 B型系列调整垫铁
规格	螺栓	重量	载荷	规格	螺栓	重量	载荷
规格	螺栓	重量	载荷	规格	螺栓	重量	载荷
135×80×45	M14	1.6	600	290×120×80	M20	12	5000
160×80×50	M16	2.5	1200	300×180×120	M24	20	6500
200×100×65	M16	4.2	2500	320×160×100	M24	18	7000
200×100×80	M18	6.2	3500	350×200×85	M24	25	8000
240×120×70	M18	7.2	4000	350×200×110	M24	30	10000
240×140×80	M20	9	4500	420×220×120	M30	37	8800
250×160×65	M20	11	5000	450×250×110	M30	46	15000
280×130×70	M18	7.2	4000

S83B型调整垫铁使用方法：
安装机床的地甚平面可以量混凝土，也可以是木质的，要求平整结实。
安装时，旋出调节螺杆，将机床置于垫铁的负荷盘上，然后从上面旋入螺杆。
调整机床导轨水平，顺时针旋动时机床上升，反时针时机床下降，调好后压紧螺母。
在机床的安装区域内，如果地基平面的高度差超过本产品的调节范围时，可以在机床与负荷盘间增加垫片。
