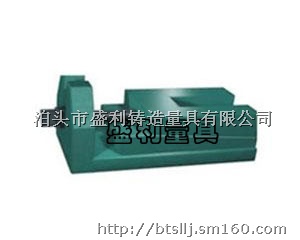

无锡机床垫铁，南通机床调整垫铁，常州斜垫铁标准

￥1

规格：135×80×45

包装：纸箱

商品详情

S83A型机床调整垫铁使用特点：
1机床到位既可安装，立刻生产。
2缩短安装周期，节省安装费用。
3可使粗；精加工设备组成合理的生产单元，缩短工件周转路线，减少在制品工序周转过程的碰损率，降低生产费用。
4可随时根据工艺；生产需求，调整机床位置，减少二次安装费用。

S83A机床调整垫铁使用方法：
安装机床的地甚平面可以量混凝土，也可以是木质的，要求平整结实。
安装时，旋出调节螺杆，将机床置于垫铁的负荷盘上，然后从上面旋入螺杆。
调整机床导轨水平，顺时针旋动时机床上升，反时针时机床下降，调好后压紧螺母。
在机床的安装区域内，如果地基平面的高度差超过本产品的调节范围时，可以在机床与负荷盘间增加垫片。

规格参数：

规格(mm)	螺栓（mm）	重量 (kg)	载荷（kg)
135×80×45	M14	1.6	600
150×70×40	M14	1.5	600
160×80×50	M16	2	1000
160×80×50	M14	1.5	600
160×80×50	M16	2.6	1200
180×90×50	M16	2.3	1200
180×90×50	M16	2	800
200×100×55	M16	2.5	1100
200×100×55	M16	3	1500
200×100×55	M16	3.3	2000
200×100×65	M16	4.2	2500
200×100×70	M16	6.4	3500
200×100×80	M18	6.2	3500
200×100×80	M16	4.9	3000
200×100×100	M18	7	3000
220×110×55	M16	3.2	2000
220×110×60	M16	4	2500
220×150×80反	M20	10	3000
240×120×70	M18	3.7	2800
240×120×70	M18	4.9	3200
240×120×70	M18	4.2	3000
240×120×70	M18	7.2	4000
240×120×70	M20	6.2	3500
250×140×110	M20	13	5000
250×145×75	M18	8.5	4500
250×140×85	M20	13	5000
250×150×110	M24	20	6000
下芯250×160×65	M20	11	5000
260×130×70	M18	5	3300
260×130×70	M18	6.2	3500
260×140×150	M20	19	7500
280×130×70	M18	6.3	3600
280×130×70	M18	7.2	4000
280×140×100	M24	13	6500
280×160×80	M24	11.5	5000
280×160×80	M24	10	5000
下芯290×120×80	M20	12	5000
300×130×75	M20	6.5	3500
300×130×70	M18	6	3200
300×140×80	M20	7.3	4000
300×140×80	M20	8.6	5000
300×150×80	M24	10.5	5500
300×150×100	M24	12	6000
300×150×125	M24	15	6200
300×180×120	M30	20	6500
300×200×100	M24	21	7500
下芯320×160×100	M24	18	7000
350×160×100	M24	17.5	6500
350×180×110	M24	18.5	7500
350×180×120	M24	27	10000
350×200×120	M24	25	8000
400×200×120	M30	29	8500
400×200×150	M30	32	8700
420×220×110	M30	30.5	8700
420×220×110	M30	38	8800
450×250×110	M29	48	15000
