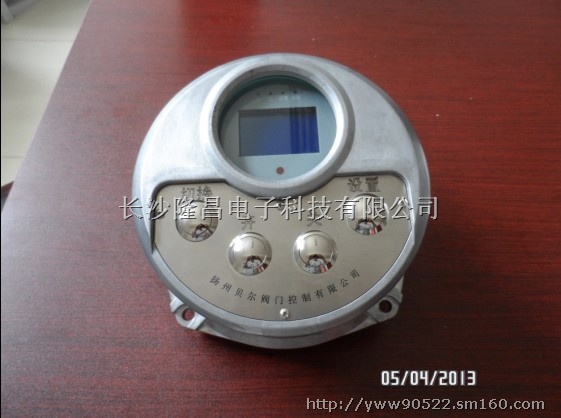

LC-FK系列智能型电动执行器控制模块
特 点
◆非侵入式设计，调试简单、直观◆ 行程与力矩测量精确、可靠
◆全视角LCD显示◆ 电子刹车及无火花换相
◆自诊断自适应功能◆ 自动相序纠正功能
◆运行中故障诊断功能◆ RS485通讯网络传输功能
◆电机过热保护◆ 瞬时反转保护
◆操作界面全中文显示◆ 控制状态的密码锁定功能
概述
LC-FK系列智能型电动执行器控制模块适用于工业过程的闭环控制系统，能可靠地对闸阀、截止阀、节流阀、球阀、蝶阀以及各种调节阀实行精确的控制。可通过红外遥控器对其进行非侵入式的快速设置，采用全视角LCD液晶显示器，引导式全中文菜单，清楚直观的显示执行器的工作状况。可免开盖调试，极大的方便了用户的操作和使用。具有相当强的自诊断自保护功能，能有效保护执行器和阀门。
规 格
通用规格
◆工作电源： 380VAC±20% 50Hz±1% 、220VAC±20% 50Hz±1%
◆工作温度： -20～70℃◆ 储存温度：-40～85℃
◆相对温度：≤95%（+25℃）◆ 外形尺寸：直径220mm，高120mm
◆基本误差：≤±1%◆ 死区：0.1-9.9% 可调
数字量输入模拟量输入
◆通道数：9路◆通道数：3路
◆信号形式：湿接点、NPN◆输入信号：电阻信号、0---5V、4---20mA
◆响应时间：10ms◆分辨率：10BIT
◆设计有软、硬件双重防抖动功能◆转换时间：≤1ms, 输入阻抗250Ω
继电器输出模拟量输出
◆通道数：6路◆通道数：1路
◆输出额定电流：5 A/点◆输出信号：4---20mA, 负载电阻≤750Ω
◆响应时间：10ms以下◆分辨率：10BIT
◆机械寿命：500万次以上◆转换时间：≤4ms, 短路自保护
通讯（RS485）特色功能
◆通道数：1路◆带无线遥控器，遥控距离可达到8m
◆波特率：50bps～115.2Kbps◆可对31台控制器进行组网控制
◆保护功能：±30KV ESD保护、◆大功率控制器可达到5KW以上
TVS保护、防反串扰保护中功率控制器在3.3KW以内
适用范围与成功案例
本产品广泛应用于石油、化工、电力、冶金、造纸、水处理等行业领域，成功应用到闸阀、截止阀、节流阀、球阀、蝶阀以及各种调节阀。
订货信息
LC—FK—□□□□
B：部分回转、D：多回转 |
K：开关型、T：调节型 |
Z：中功率、D：大功率 |
R：485总线控制 |
