商品详情

产品名称：IM 360/-361/-365 接口模块

产品型号及参数：

6ES7360-3AA01-0AA0 SIMATIC S7-300，接口模块IM 360，中央机架机架，用于连接最大3个扩展机架，带K总线

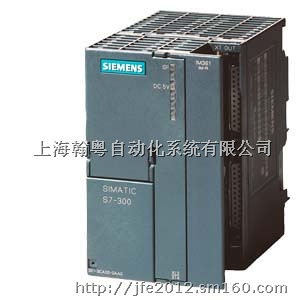

6ES7361-3CA01-0AA0 SIMATIC S7-300，接口模块IM 361，扩展机架，用于连接至中央L机架（IM360），24 V DC 电源，带K总线

6ES7365-0BA01-0AA0 SIMATIC S7-300，接口模块IM 365，用于连接扩展机架，无 K-总线，2模块 + 连接电缆 1M

• 用于连接多层 SIMATIC S7-300配置中的机架

• IM 365： 用于中央控制器，最多 1 个扩展单元。
  扩展单元中的模块使用有限制(例如，没有 CP 或 FM)

• IM 360/IM 361： 用于中央控制器，最多 3 个扩展单元。
  在扩展单元中,没有模块的选择限制

IM 360/IM 361 和 IM 365 允许多层配置 S7-300 自动化系统（CPU 313C,314 以上），由中央控制器和最多 3 个扩展单元机架组成。

各个机架通过接口模块互相连接。

• IM 365：
  中央控制器和一个带最多8个模块扩展机架；距离： 1 m

• IM 360/IM 361：
  中央控制器和三个扩展机架，每个机架最多8个模块；相邻两个机架间的距离： 4 cm 至 10 m

通用特性

所有接口都具有以下特点：

• 设计紧凑：
  坚固的塑料机壳内包含连接电缆用的接口。

• 安装简单：
  接口模块安装在DIN导轨上（插槽3）并和其它模块一样经过总线连接器连接到I/O模块。

• 无故障组态：
  接口模块自组态。 无需地址分配。

• 状态和故障 LED

IM 365

对于一个ER来说，IM 365是最经济的扩展办法。 它有以下特点：

• 有两个IM 365模块，其中一个插入CC，另一个插入ER。 通过1m长的固定连接电缆连接。

• 模块的使用限制：
  ER不接到通信总线（C总线）。 因此C总线节点（例如CP和FM，见配置表）不能插入这个机架。

• 无单独电源：
  ER上的模块由CPU电源供电。

IM 360/IM 361

对于较大型扩展项目，IM 360 和 IM 361 都是理想解决方案。 它们有以下特点：

• IM 360 插入到 CC 中

• IM 361 插入到各个 ER 中

• 单独电源
  每个 IM 361 需要一个外部 24VDC 电源。 然后它给扩展机架上的所有模块供电。 可通过电源连接器连接 PS 307 负载电源。

• 没有模块选择限制：
  所有的 S7-300 模块都可以使用在 ER 上。
