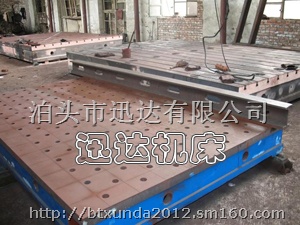

商品详情

参数说明

1)、规格：100*100--3000*6000,(特殊规格根据需要按图纸制做)

　　2)、用途：是适用于各种检验工作,精度测量用的基准平面用于机床机械检验测量基准，检查，并作精密零件的尺寸精度或行为偏差,并作精密划线,在机械制造中也是不可缺少的基本工具.

　　3)、材质：为HT200-300，QT400-600,ZG15-45.工作面硬度为HB170-240。铸件经过两次处理(人工退火600°-700°和自然时效2-8年),使该产品的精度稳定,耐磨性能好。

　　4)、执行标准:按JB/T7974-1999标准制造.精度按国家标准计量检定规程JJG117-91执行.

规格精度表

规格（长×宽）mm

火工平台（火工平板）精度等级[1]

1级

2级

3级

平面度公差（um）

200×200        10        20          50

300×200        12        24          60

300×300        12        24          60

300×400        12        24          60

400×400        12        24          60

400×600        14        28          70

500×500        14        28          70

500×600        14        28          70

500×800        16        32          80

600×800        16        32          80

600×900        16        32          80

1000×750       18        36          90

1000×1000      20        39          96

1000×1200      20        40          100

1000×1500      24        48          120

1000×2000      26        52          130

1500×2000      28        56          140

1500×2500      32        64          152

1500×3000                70          174

2000×3000                74          184

2000×4000                88          219

2500×3000                79          186

2000×4500                            237

2000×5000                            255

2000×6000                            292

3000×6000                            308
