商品详情

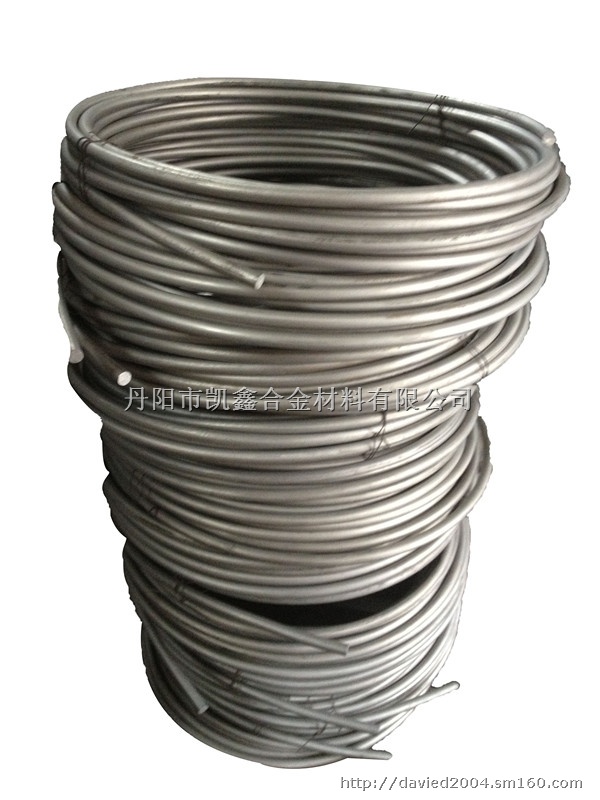

优质4J36冷镦丝

4J36属于铁镍合金一种，没有进行热处理的棒材，hv硬度一般在180-200左右。热处理之后hv硬度一般在130-160左右。

4J36其他叫法：Invar36，殷钢，因瓦合金，低膨胀合金等

4J36用途100℃以下要求尺寸稳定、高度精密的的仪器、仪表零件，双金属被动层，谐振腔。

4J36化学成分：

因瓦合金的特性
因瓦合金属于铁基高镍合金，通常含有32%-36%的镍，还含有少量的S、P、C等元素，其余为60％左右的Fe，由于镍为扩大奥氏体元素，故高镍使奥氏体转为马氏体的相变降至室温以下，－100～－120℃，因而经退火后，因瓦合金在室温及室温以下一定温度范围内，均具有面心晶格结构的奥氏体组织，也是镍溶于γ-Fe中形成的固溶体，因而因瓦合金具有以下性能。
1．膨胀系数小
因瓦合金也叫不胀钢，其平均膨胀系数一般为1.5×10-6℃，含镍在36%是达到1.8 ×10-8℃，且在室温－80℃—+100℃时均不发生变化。
2．强度、硬度不高
因瓦合金含碳量小于0.05%，硬度和强度不高，抗拉强度在517Mpa左右，屈服强度在276Mpa左右，维氏硬度在160左右，一般可以通过冷变形来提高强度，在强度提高的同时仍具有良好的塑性。
3．导热系数低
因瓦合金的导热系数为0.026～0.032cal/cm?sec?℃， 仅为45钢导热系数的1/3-1/4。
4．塑性、韧性高
因瓦合金的延伸率和断面收缩率以及冲击韧性都很高，延伸率 δ= 25-35%，冲击韧性αK=18-33公斤 米/厘米2。
