概述

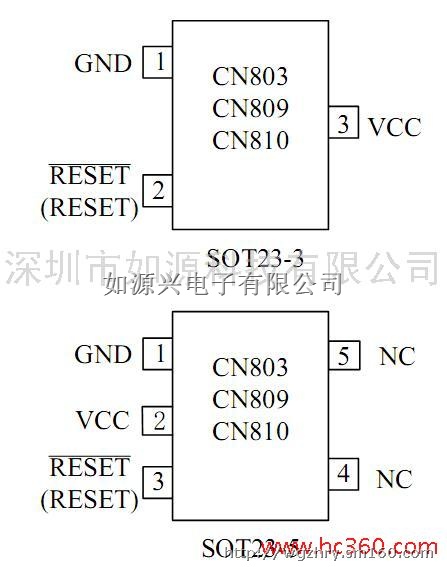

CN803/809/810系列电路是用来监测电源电压或电池电压的微处理器复位电路。本系列电路不需要外围器件，从而提高了系统的可靠性，降低了系统的成本。 本系列电路在被监测的电源电压低于预先设置的复位阈值时，输出有效的复位信号；当电源电压上升到复位阈值以上时，在至少140毫秒的时间内复位信号还将维持有效。CN803提供漏极开路复位输出，CN809/810提供CMOS复位输出。CN803的漏极开路输出需要一个上拉电阻，此电阻可以被连接到VCC或VCC以外的其它电源。CN803/809的复位输出为低有效，CN810的复位输出为高有效。在设计上保证短时间的电源突降不会影响复位输出。在整个温度范围内，当电源电压低至1.15V时仍能保证可靠输出。 本系列器件采用3个管脚和5个管脚的SOT23封装。

应用

z  计算机

z  微控制器

z  智能仪表

z 便携式或电池供电的设备

特点

z  精确的复位阈值：±2.5%

z  复位阈值从 2.1V到 5.0V，每 0.1V一档

z  提供两种复位输出

-漏极开路输出 (CN803)

-CMOS输出 (CN809/810)

z  最小140ms的复位脉冲宽度

z  低工作电流：3.3V时典型值1.6μA

z  复位信号在电源电压低至1.15V时仍能维

持可靠输出

z  对短时间电源突降的过滤功能

z  工作温度范围：－40°C to +85°C

z  采用SOT23-3和SOT23-5封装
