智能电机保护装置产品介绍

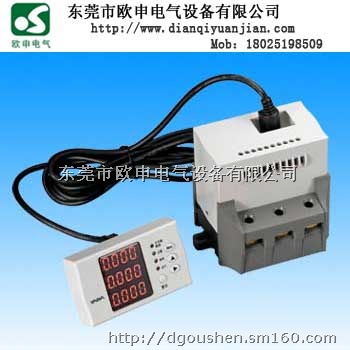

YD2320-TL2智能电机保护装置概述

YD2320是一款实用型、多功能的电动机保护控制装置，采用先进的分体组合结构，可实现一体式、分体式安装以及主回路穿芯式、端子式接线方式，对电动机的短路、过载、堵转、断相/不平衡等故障引起的危害予以保护。

操作步骤

1、拨开显示模块，按附图或设计图正确接线后再插上。

2、参照设置说明设置以下参数；

a、CT一次电流，如无CT则设置为输入电流如：1A、5A、10A、50A。

b、电机额定工作电流

c、电机启动时间

d、电机过载、不平衡、堵转保护参数，如不设置则使用出厂默认参数。

3、设置完毕，设备可投入运行。

参数设置说明

参数设置必须在电机没运行时进行，电机启动后不能进入设置。

首先，进行密码验证，按“?”一次进入“PASS”，再按“▲”2次及“?”3次，画面出现“2000”，再按“?”一次即进入参数设置菜单。

其次，通过“menu”键移动需要设置的参数画面，然后按“?”一次，数值开始闪烁，这是通过“▲”键进行数据加，通过“?”键进行数据移位，数据修改结束后，按“?”多次，直到数值不在闪烁，该项参数设置完成，继续通过“menu”键选择设置其他参数。

最后，参数设置完毕，通过“menu”键选择到“quit”画面，按“?”一次保留参数并退回到保护器工作画面。

性能指标

工作电源：AC160V-256V

输出接点容量：AC220V，5V

测量准确度：±1.0%(≤120%le)[le为控制器标准输入电源]

±3.0%(120%le--800%le)

整机功耗：<5VA

绝缘电阻：100W/500V

介质强度：2kv(r,m,s)，50Hz，1min

EWC（电磁兼容）：III级，IEC60255-22标准

环境条件

工作环境：-10℃-55℃，温度20%RH-95%RH

储存环境：-40℃-70℃，温度20%RH-95%RH

大气压力：80kPa-110kPa（相对于海拔高度2km及以下）
