YD2200系列YD2202智能电力测控仪表产品介绍

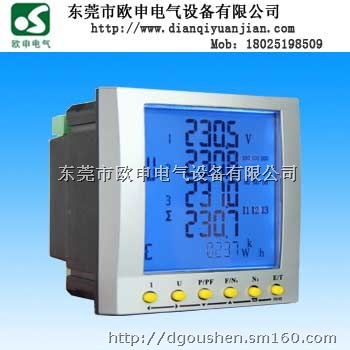

YD2202智能电力测控仪表

产品型号及名称

YD2200

YD2202
智能电力测控仪

主要功能与特性

1. 精度：电压、电流 0.2级，功率、电能0.5级；
2. 三相电压、电流、功率等交流全电量测量，直连电压输入高达600VAC(无需PT)；
3. 正反向有功电能计量和正反向无功电能计量，分时段计量；
4. 三相电压和电流的3-63次谐波含量测量；
5. SOE事件记录；
6. 液晶显示，同时可显示4行数据；
7. ModBus或Profibus 协议，RS485通讯接口；
8. 14个模块可选，可以实现遥信、遥控、电能脉冲及模拟量输出等功能；
9. 有多种接线方式，具有可编程功能；
10. 辅助电源：AC 85~265V or DC 85~330V(DC18~90V可选)。

1、概述

YD2200系列多回路智能电力测控仪表是一款“万能”电力网络表，可提供监测电气设备所需的各种测量功能和个相电压、电流的谐波含量。可扩展多种不同的模块，满足各种场合的复杂需求。

YD2200系列智能电力监控仪表有YD2200、YD2202两种型号。

2、应用

盘面安装

电能消耗监测

遥测各种电气参数

遥信断路器状态和报警信号

遥控断路器分合闸

3、特点

安装简便，盘面安装配备4个安装卡子，无需工具；

直连电压输入高达600VAC(无需PT)；

易读的大液晶显示屏，同时可显示5行数据；

直观显示，柱状图指示满负载率；

多种预定值报警；

各种电压电流谐波含量；

可选配Profibus通讯模块。

4、YD2200系列产品型号及功能特点

YD2200

功能特点：测量相电压、线电压、电流、功率、功率因素、频率，正反向有功电能计量和正反向无功电能计量，各相电压、电流谐波总含量（3-19次）

YD2202

功能特点：测量相电压、线电压、电流、功率、功率因素、频率，正反向有功电能计量和正反向无功电能计量，各相电压、电流谐波总含量（3-63次）

一、产品功能及特点

1、可同时测量3I、3V、3U、3P、∑P、3Q、∑Q、3S、∑S、F、PF、±∑Wh、±∑Qh等33个参数

2、具有最大值、最小值、电能需量、时钟日历、有功（或无功）电能脉冲输出等功能

3、点阵LCD显示，中英文界面可切换

4、具有零线电流测量参考功能，准确度3.0%

5、可同时显示4个参数
