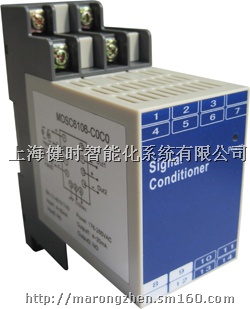

MDSC6104系列热电阻温度变送器
请选择 型号/数量
商品详情
概述
MDSC6000系列交流供电型信号调理器产品工作电源为220VAC，
不需要额外的直流稳压电源，方便使用，并大大降低系统成本。
主要产品
MDSC6103 热电偶温度变送器
MDSC6104 热电阻温度变送器
MDSC6105 滑线电阻变送器
MDSC6106 信号转换隔离器
MDSC6107 配电转换隔离器
MDSC6108 开关量隔离器
MDSC6109 开关量隔离器（大容量输出）
安装方法：35mm导轨卡装
接线方式：M4螺丝
使用环境
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH
大气压力：86~106kPa
MDSC6104热电阻温度变送器
功能
接收现场的3线制Pt100、Cu50、Cu100、Pt50或其他类型的热电阻信号，经过线性化处理，变换成与温度成线性的电压或电流信号输出。可选1入1出、1入2出。可在线设置分度号和温度范围。该热电偶温度变送器广泛应用于机械、电气、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS等工业测控系统，用来完善和补充系统模拟∣/O插件功能，增加系统适用性和现场环境的可靠度。
型号规格
企业代码 | 输入1代码 | 输入2代码 | 输出1代码 | 输出2代码 |
MDSC6104- | 1：Pt100热电阻 | 0：无输入2 | 2：0~5VDC | 2：0~5VDC |
2：Cu50热电阻 | 3：1~5VDC | 3：1~5VDC | ||
3：Cu100热电阻 | B：0~20mADC | B：0~20mADC | ||
4：Pt50热电阻 | C：4~20mADC | C：4~20mADC | ||
G：其他热电阻 | G：其他信号 | G：其他信号 | ||
0：无输出2 |
技术参数
工作电源：220VAC±20%
功耗：≤2VA（1入1出）
≤3VA（1入2出）
输入信号：Cu50、Pt100、Cu100、Pt50
激励电流：≤0.2mA
引线电阻：≤20Ω/线
输出信号：直流电流或电压信号
输出负载：电流输出，0~350Ω
电压输出，≥10kΩ
转换精度：±0.2%F.S(△R>40Ω)
±0.4%F.S(40Ω≥△R≥20Ω)
温度漂移：±100ppm/℃
绝缘强度：输入/输出/电源，≥1500VAC（1min）
绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）
备注：隔离器到热电阻之间的连线必须使用同种导线且长度一致，导线电阻值不一致将增大测量误差。
1入1出型号，13、14脚悬空不接。常用规格选型实例：
Model:MDSC6104-10C0
Input: PT100分度号
Output1:4~20mAdc
Aux.power:220VAC
描述：此产品为一进一出交流供电型热电阻温度变送器，PT100型热电阻温度信号输入，隔离变送输出4~20mAdc直流电流信号;辅助电源为交流220VAC.
如需详细资料请下载：MDSC6104热电阻温度变送器
