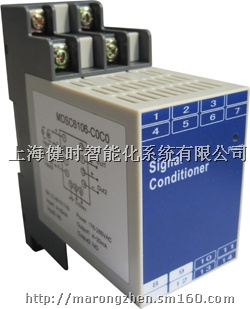

MDSC6106 系列信号转换隔离器
请选择 型号/数量
商品详情
概述
MDSC6000系列交流供电型信号调理器产品工作电源为220VAC，
不需要额外的直流稳压电源，方便使用，并大大降低系统成本。
主要产品
MDSC6103 热电偶温度变送器
MDSC6104 热电阻温度变送器
MDSC6105 滑线电阻变送器
MDSC6106 信号转换隔离器
MDSC6107 配电转换隔离器
MDSC6108 开关量隔离器
MDSC6109 开关量隔离器（大容量输出）
安装方法：35mm导轨卡装
接线方式：M4螺丝
使用环境
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH
大气压力：86~106kPa
功能
接收现场的线性电压或电流信号，经过隔离，变换成用户指定的线性信号输出。可选1入1出、1入2出、2入2出。
型号规格
企业代码 | 输入1代码 | 输入2代码 | 输出1代码 | 输出2代码 |
MDSC6106- | 1：0~1VDC | 1：0~1VDC | 1：0~1VDC | 1：0~1VDC |
2：0~5VDC | 2：0~5VDC | 2：0~5VDC | 2：0~5VDC | |
3：1~5VDC | 3：1~5VDC | 3：1~5VDC | 3：1~5VDC | |
4：0~10VDC | 4：0~10VDC | 4：0~10VDC | 4：0~10VDC | |
A：0~10mADC | A：0~10mADC | A：0~10mADC | A：0~10mADC | |
B：0~20mADC | B：0~20mADC | B：0~20mADC | B：0~20mADC | |
C：4~20mADC | C：4~20mADC | C：4~20mADC | C：4~20mADC | |
G：其他信号 | G：其他信号 | G：其他信号 | G：其他信号 | |
0：无输入2 | 0：无输出2 |
技术参数
工作电源：220VAC±20%
功耗：≤2VA（1入1出）
≤3VA（1入2出）
输入信号：直流电流或电压信号
输入阻抗：电流输入，≤200Ω；
电压输入，≥500kΩ
输出信号：直流电流或电压信号
输出负载：电流输出，0~350Ω；
电压输出，≥10kΩ
转换精度：±0.2%F.S
温度漂移：±0.01% F.S/℃
绝缘强度：输入/输出/电源≥1500VAC（1min）
绝缘电阻：输入/输出/电源≥100MΩ（500VDC）
备注：1入1出型号，1、3、13、14脚悬空不接；1入2出型号，1、3脚悬空不接。
常用规格选型实例：
Model:MDSC6106-20C0
Input: 0-5VDC信号
Output1:4~20mAdc
Aux.power:220VAC
描述：此产品为一进一出交流供电型0-5VDC信号隔离器，0-5VDC信号输入，隔离变送输出4~20mAdc直流电流信号;辅助电源为交流220VAC.
如需详细资料请下载：MDSC6106系列信号转换隔离器
