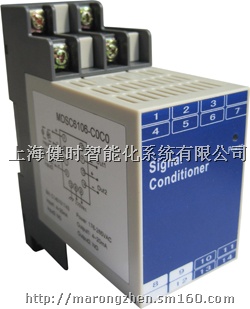

MDSC6108系列开关量隔离器
请选择 型号/数量
商品详情
概述
MDSC6000系列交流供电型信号调理器产品工作电源为220VAC，
不需要额外的直流稳压电源，方便使用，并大大降低系统成本。
主要产品
MDSC6103 热电偶温度变送器
MDSC6104 热电阻温度变送器
MDSC6105 滑线电阻变送器
MDSC6106 信号转换隔离器
MDSC6107 配电转换隔离器
MDSC6108开关量隔离器
MDSC6109 开关量隔离器（大容量输出）
安装方法：35mm导轨卡装
接线方式：M4螺丝
使用环境
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH
大气压力：86~106kPa
功能
接收来自现场的开关信号，如接近开关的信号，隔离后输出。可选1入1出、1入2出、2入2出。
型号规格
企业代码 | 输入1代码 | 输入2代码 | 输出1代码 | 输出2代码 |
MDSC6108- | 1：无源开关 | 1：无源开关 | 1：无源继电器 | 1：无源继电器 |
2：有源开关 | 2：有源开关 | 2：无源集电极 | 2：无源集电极 | |
G：其他信号 | G：其他信号 | 4：有源输出 | 4：有源输出 | |
0：无输入2 | G：其他信号 | G：其他信号 | ||
0：无输出2 |
技术指标
工作电源：220VAC±10%
功耗：≤3VA（2入2出）（无源输出）
≤4VA（2入2出）（有源输出）
输入信号：
无源开关输入（干触点）：
短路电流：8mA
开路电压：8V
回路电流≤1.2mA表示“关”
回路电流≥2.1mA表示“开”
有源开关输入：
订货协商技术指标
输出信号：
无源继电器输出：
触点类型：常开
触点容量：0.2A/30VDC
无源集电极输出：
外供电源：≤30VDC
电流负载：≤60mA
有源输出：高电平≥20V；低电平≤3V
最大输出能力24VDC/30mA
开关频率：≤5kHz（集电极输出）
≤20Hz（继电器输出）
绝缘强度：输入/输出，≥2000VAC（1min）
输入/电源，≥2000VAC（1min）
输出/电源，≥1000VAC（1min）
绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）
备注：1入1出型号，1、3、13、14脚悬空不接；1入2出型号，1、3脚悬空不接。
常用规格选型实例：
Model:MDSC6108-1010
Input: 无源开关信号
Output1:无源继电器
Aux.power:220VAC
描述：此产品为一进一出交流供电型开关量隔离器，无源开关信号输入，隔离输出无源继电器信号;辅助电源为交流220VAC.
