V型架I型，V型架II型，V型铁，金瑞机床厂家直销
请选择 型号/数量
商品详情

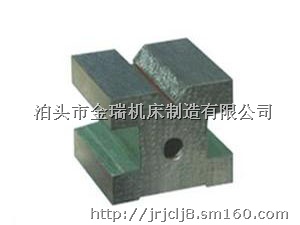

金瑞V型架I型专业生产制造商家，我厂V型架I型有数十年经验，行业领航！厂家直销，价格便宜。为您提供最优质的产品，最满意的服务！V型架I型按GB4972-85标准制造，Ⅰ型V型架采用幼稚工具钢制造，Ⅱ型V型架采用HT200材料，Ⅰ、Ⅱ型V型架一般成对供应，用于精密轴类零件的检测、划线、定位及机械加工中的装夹。
V型架的标准：按国家GB4972-85标准制造，一般都成对供应，是一个四棱体，工作面上带有的90度的槽。主要适用于轴类零件的检验和划线。
V型架的用途：用于轴类检验，校正，划线，还可用于检验工件垂直度，平行度。
V型架的规格： 35×35×30mm 60×60×50mm 105×105×80mm
规格 | 工作面平面度 | V型槽对底面平行度 | V型槽对侧面平行度 | V型槽对两侧面对称度 | V型槽对端面的垂直度 | |||||||||||
精度等级 | ||||||||||||||||
0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | ||
I型 | 35×35×30 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 |
60×60×50 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 | |
105×105×80 | 1.5 | 3 | 5 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 | |
II型 | 100×100×65 | 10 | 20 | 10 | 20 | 20 | 40 | |||||||||
150×150×80 | 15 | 25 | 15 | 25 | 30 | 50 | ||||||||||
200×200×90 | 15 | 25 | 15 | 25 | 30 | 50 | ||||||||||
300×300×120 | 20 | 30 | 20 | 30 | 40 | 60 | ||||||||||
