穿墻套管適用於工頻交流電壓為35kV及以下電廠、變電站的配電裝置和高壓電器，作導電部分穿過墻壁或其它接地物的絕緣和支持用。套管適用於環境溫度-40℃～＋40℃，不適用於在足以降低套管性能的條件下及套管戶內部分表面凝露情況下使用。

當套管在環境溫度高於＋40℃，但不超過＋60℃時，套管的工作電流建議按環境溫度每增高1℃，額定電流負荷降低1.8％。

當套管在環境溫度高於＋40℃以及符合GB12944.1第5.1條中規定的最高允許發熱溫度的情況下使用時，允許其工作電流長期過載，建議按環境溫度每降低1℃，額定電流負荷增加0.5℃，但增加值不應大於額定電流的20％。

套管按使用場所可分為：戶內普通型、戶外-戶內普通型、戶外-戶內耐污型、戶外-戶內高原型、戶外-戶內高原耐污型五種類型。

戶內普通型一般適用於安裝地點海拔不超過1000m地區，但安裝地點應是無明顯污穢地區。
戶外-戶內耐污型適用於安裝地點海拔不超過1000m的污穢地區，對於嚴重及特重污穢區用35kV套管，可選用63kV油紙電容式穿墻套管。
戶外-戶內高原型適用於安裝地點海拔為3000m以下地區。
戶外-戶內高原耐污型適用於安裝地點海拔為3000m以下的污穢地區。
穿墙套管部分型号：

FCGW-12/630 FCGW-10/1000 FCGW-10/1250 FCGW-10/2000 FCGW-10/1600 FCGW-10/2500 FCGW-10/3150 FCGW-12/630 FCGW-12/1000 FCGW-12/1250 FCGW-12/2000 FCGW-12/1600 FCGW-12/2500 FCGW-12/3150 FCGW-35/630 FCGW-35/1000 FCGW-35/1250 FCGW-35/2000 FCGW-35/1600 FCGW-35/2500 FCGW-35/3150 FCGW-24/630 FCGW-24/1000 FCGW-24/1250 FCGW-24/2000 FCGW-24/1600 FCGW-24/3150 FCGW-66/630 FCGW-66/1000 FCGW-66/1250 FCGW-66/2000 FCGW-66/1600 FCGW-66/3150

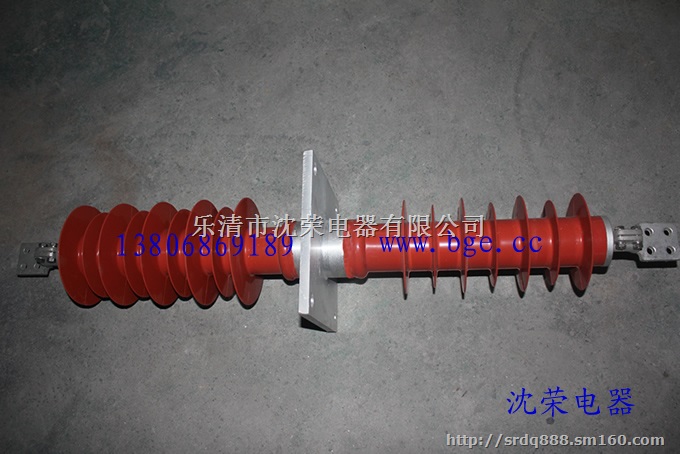

1.高压复合干式穿墙套管主要由接线端子、户外伞裙、法兰套筒、户内伞裙、电容芯子等零部件构成，法兰套筒与电容芯子紧固连接。

2.套管的主绝缘是采用聚四氟乙烯及环氧等材料缠绕半导体层构成圆柱形电容器，具有良
好的电气、机械性能。

本公司特优价销售各种复合绝缘子、复合穿墙套管、避雷器等系列高压电器产品，欢迎询价
