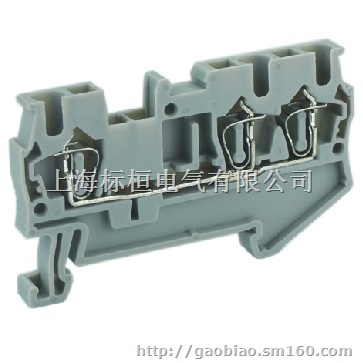

| 外形尺寸 |
| 宽度/厚度/高度(mm) | 60.4/4.2/35.2 |
| 剥线长度(mm) | 10 |
|
|
| 技术参数 |
| 电压(V) | 500 |
| 最大工作电流(A) | 17.5 |
| 截面(mm2) | 1.5 |
|
|
| 压线范围 |
|
| 刚性导线(mm2) | 0.14-1.5 |
| 柔性导线(mm2) | 0.14-1.5 |
|
|
| 端子 | |
| | UJ5-1.5/ 1×2 | 421027 | | UJ5-1.5 / 1×2(BU) | 421075 |
|
| 安装轨 |
| | TH35-7.5 | 102001 | | TH35-15 | 102005 |
|
| 隔板 |
| |
| 分组隔板 |
| |
| 补偿隔板 |
| 与普通端子相邻排列时， UJ5-2.5LG/RG 422007 |
| 用来抵消层间错位 |
|
| 测试附件 |
| 测试转换器：插入端子中间连接件孔中，在与PS-4插头配合使用。 | 测试插头：插入Φ4mm大小的孔中 | | 组合测试头：插入端子中间连接件孔中，在与PS-2.3插头配合使用。本测试头可单个端子测试也可多位同时测试。接线面积0.14-1mm2,电流为9A，电压为250V | | 测试插头：插入Φ2.3mm大小的孔中 |
| | UCZ-4 | 422022 |
|
| | PS-4 | 订货数据详见F38 |
|
| | UZS-4 可安装UBFM4标号片 | 422023 |
|
|
|
|
|
|
|
| 插拔式联接件 |
| | UFBS 2-4 | 423001 | | UFBS 3-4 | 423002 | | UFBS 4-4 | 423003 | | UFBS 5-4 | 423004 | | UFBS 10-4 | 423005 |
|
| 标号片 |
| 标记条横向竖向标准打字从1-600也可根据客户要求提供的技术数据进行打字 | | UZB 4-10(空) | 014013 | | 中 UZB 4-10(横) | 014014 | | 间 UZB 4-10(竖) | 014015 | | UBFM4(空) | 424001 | | 两 UBFM4(横) | 424002 | | 侧 UFBM4(竖) | 424003 |
|
| 警示牌 安装在笼式端子的操作孔中 | |
|
| 螺丝刀 | |
