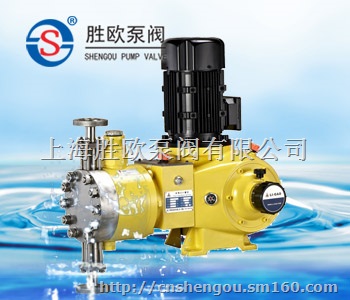

JYZR型液压隔膜式计量泵
请选择 型号/数量
商品详情
一、JYZR型液压隔膜式计量泵介绍：
流量范围: 0-700L/H
压力范围: 0-22MPA
功率: 1.1KW, 1.5KW, 220V / 380V /400V,50Hz / 60Hz
驱动系统: 两相、三相标准电机或防爆电机
流量控制: 手动控制或(接收 4-20mA 信号)
防护等级: IP55,IP54
1、综合了机械隔膜式与柱塞式计量泵的双重优点。
2、噪音小，经久耐用。
3、吐出压力最高一款系列可达500KG。
4、定量输出，在泵运行或停止时也可任意调节流量，计量精确度到正负百分之一。
5、通过液压及N型曲轴机构来传递动力，性能平稳。
二、JYZR型液压隔膜式计量泵特点：
1.无泄漏，维修方便，低噪音，使用方便。
2.计量精度优于机械隔膜泵，密封性能优于柱塞泵。
3.配冲程调节器可以实现远程自动控制。
4. 隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜使用寿命
三、JYZR型液压隔膜式计量泵材料：
泵头部位材料 | 工作条件 |
计量泵头：SUS304、SUS316、304+PTFE, 316+PTFE | 环境温度： -30℃ ---90℃ |
计量阀： SUS304、SUS316 | 电机： 二相、三相标准电机或防爆电机 |
阀球： 二氧化硅、SUS304、SUS316、陶瓷、氧化锆 | 功率： 1.1KW 1.5KW |
密封： 聚四氟乙烯 | 防护等级：IP54 |
四、JYZR型液压隔膜式计量泵性能参数：
| 型号MODEL | 流量（L/H） | 电机功率 | 柱塞直径 （mm） | 行程 (mm) | 泵速 (min-1) | 进出口径 (DN) | 重量(kg) | |
| 1.1kw | 1.5kw | |||||||
| 压力（Mpa） | ||||||||
| JYZR□/22/16 | 28 | 16 | 22 | 16 | 30 | 96/144 | 10 接管套 | 140 |
| JYZR□/14/10 | 45 | 10 | 14 | 20 | ||||
| JYZR□/12/10 | 58 | 10 | 12 | 22 | ||||
| JYZR□/9.0/6.3 | 75 | 6.3 | 9.0 | 25 | ||||
| JYZR□/6.5/4.5 | 125 | 4.5 | 6.5 | 32 | 15 法兰 | 155 | ||
| JYZR□/4.5/3.2 | 160 | 3.2 | 4.5 | 36 | ||||
| JYZR□/3.6/2.6 | 200 | 2.6 | 3.6 | 40 | ||||
| JYZR□/2.8/2.0 | 250 | 2.0 | 2.8 | 45 | ||||
| JYZR□/2.3/1.6 | 320 | 1.6 | 2.3 | 50 | 20 法兰 | 162 | ||
| JYZR□/1.8/1.4 | 380 | 1.4 | 1.8 | 55 | ||||
| JYZR□/1.6/1.2 | 460 | 1.2 | 1.6 | 60 | ||||
| JYZR□/1.4/1.0 | 700 | 1.0 | 1.4 | 60 | ||||
