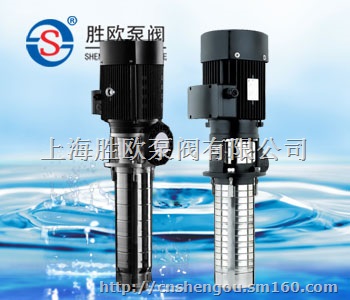

CDL/CDLF浸入式多级泵
请选择 型号/数量
商品详情
一、CDLK系列浸入式多级泵应用：
CDLK/CDLKF型多级泵用于输送机床冷却液、润滑液、冷凝水输送、工业清洗设备和其他适合浸入式泵使用的场合，适应于不同温度、流量和压力范围，CDLK适用于无腐蚀性液体，CDLKF适用于轻度腐蚀性液体。具体用于电火花、车床、磨床、加工中心、冷却装置、工业清洗设备、过滤系统等。
二、CDLK系列浸入式多级泵运行条件：
稀薄、干净、不含固体颗粒和纤维的非易爆液体，可输送水及冷却用水溶液和切割润滑液。
液体温度：常温型-15℃～+70℃ 热水性+70℃～+120℃
泵 ：
CDLK/CDLKF 为安装标准电机的非自吸式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。为满足水槽或容器的安装深度，可安装空腔体来改变泵本身的长度，不同的级数长度见尺寸和重量表和可供产品范围表。
电机：
电机为全封闭，风冷式二级标准电机。
防护等级：IP55
绝缘等级：F
标准电压：
50Hz：
1×220－230/240V
3×200/346V
3×220－240/380－415V
3×220－225/380－440V
60Hz：
3×200－230/346－400V
3×220－255/380－440V
3×220－277/380－480V
其他电压的电机按要求可供。
单相电机从0.37~2.2kW可供。
最大环境温度：
当泵在环境温度大于40℃或海拔大于1000m下运行时，由于空气密度低冷却效果差，电机输出功率P2会有一定降低。泵在上情况下运行电机功率需配大。
液体温度：
常温型－15℃至+70℃
热水型+70℃至+110℃
三、CDLF型浸入式多级泵结构说明：
泵由电机、泵头、导叶、叶轮、耐压筒、进出水段、泵轴、机械密封等主要零部件组成。
泵关键零部件导叶、叶轮、耐压筒、轴均采用不锈钢材料，泵头、进出水段：CDL泵采用铸铁、CDLF泵采用不锈钢精铸件。
泵用轴封为单端面机械密封，磨块为硬质合金/石墨，导叶内支撑采用碳化钨。
泵与管路连接的基本形式为圆形法兰连接，也可根据用户需要采用不同的连接方式。
四、CDLF型浸入式多级泵结构图：
