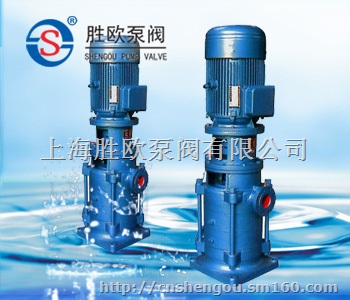

DL型立式多级泵

上海胜欧泵阀有限公司




进入店铺

商品详情



一、DL型立式多级泵概述：

DL型立式多级泵是采用国家推荐使用的高效节能产品IS型泵的水力模型，为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93《立式多级离心泵型式与基本参数》标准，主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。

本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量可靠、性能稳定。

二、DL型立式多级泵适用范围：

广泛应用于工业和城市给排水、高层建筑的消防、生活供水以及空调机组循环、远距离送水、采暖、浴室、锅炉冷暖水循环增压及设备配套等场合。DL型立式多级泵使用介质温度不超过80℃，DLR型使用介质不超过120℃。

三、DL型立式多级泵产品特点：

1、水力模型先进：效率高，性能范围广。

2、结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。

3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。

4、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。

5、立式结构，占地面积小。

四、DL立式多级泵型号意义：

五、DL立式多级泵结构图：
序号
名称
材料或型号
序号
名称
材料或型号
1
电机
Y系列（V5）4极
12
出水段
HT200
2
联轴器
HT200
13
平衡套
HT200
3
弹性块
橡胶
14
平衡鼓
HT200
4
轴承压盖
HT200
15
末级导叶
HT200
5
轴承并帽
45
16
中段
HT200
6
轴承盒
HT200
17
导叶
HT200
7
轴承
180系列
18
叶轮
HT200
8
挡水套
45
19
出水段
HT200
9
石棉压盖
HT200
20
下轴套
45
10
石棉
石棉
21
下轴承
铜合金
11
填料函体
HT200
22
轴
45、2Cr13

六、DL立式多级泵结构说明：

DL型立式多级泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、叶轮、平衡毂等组成。转子下端为水润滑轴承，上部为角接触球轴承，DL立式多级离心泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴向力幅角接触球轴承来承受。进水段和出水段和结合面用纸垫通过接紧达到密封。轴封采用填料或机械密封，用户可根据需要选择。
立式多级泵旋转方向从驱动端向下看为逆时针方向转动。
1、立式多级泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；
2、立式多级泵的吸入口和出水口在同一中心线上，简化管路的连接；
3、根据实际情况，多级泵的进出口可装配成90°、180°、270°不同的方向；
4、根据实际情况，多级泵的出口可装配成1~5个出口，以满足同一台泵上获得不同的扬程。

七、DL立式多级泵性能参数：

型 号
级
数
口径
(mm)
流量
(m3/h)
扬程
(m)
功率
(KW)
转速
(r/min)
汽蚀余量
(m)
40DL(DLR)6-12
2
40
6
24
1.5
1480
3.2
3
36
2.2
4
48
3
5
60
4
6
72
4
7
84
5.5
8
96
5.5
9
108
7.5
10
120
7.5
11
132
7.5
12
144
11
50DL(DLR)12.5-12.5
2
50
12.5
25
3
1480
2.2
3
3.75
3
4
50
4
5
62.5
5.5
6
75
7.5
7
87.5
7.5
8
100
7.5
9
112.5
11
10
125
11
65DL(DLR)30-15
2
65
30
30
5.5
1480
2.82
3
45
7.5
4
60
11
5
75
15
6
90
15
7
105
18.5
8
120
22
9
135
22
10
150
30
80DL(DLR)50-20
2
80
50
40
11
1480
2.2
3
60
15
4
80
22
5
100
30
6
120
3.
7
140
37
8
160
45
9
180
45
10
200
55
100DL(DLR)72-20
2
100
72
40
15
1480
2.8
3
60
18.5
4
80
30
5
100
37
6
120
37
7
140
45
8
160
55
9
180
55
10
200
75
100DL(DLR)100-20
2
100
100
40
18.5
1480
2.8
3
60
30
4
80
37
5
100
45
6
120
55
7
140
75
8
160
75
9
180
90
10
200
90
150DL(DLR)150-20
2
150
150
40
30
1480
2.8
3
60
37
4
80
45
5
100
55
6
120
75
7
140
90
8
160
90
9
180
110
10
200
132
150DL(DLR)165-20
2
150
160
50
37
1480
3.5
3
75
55
4
100
75
5
125
90
6
150
110
7
175
132
8
200
132
9
225
160
10
250
160
150DL(DLR)200-20
2
150
200
40
37
1480
3.5
3
60
55
4
80
73
5
100
90
6
120
110
7
140
110
8
160
132
200DL(DLR)300-20
2
200
300
40
55
1480
5
3
60
75
4
80
110
5
100
132
6
120
160
7
140
160
8
160
200



DL型立式多级泵
