仪表概述

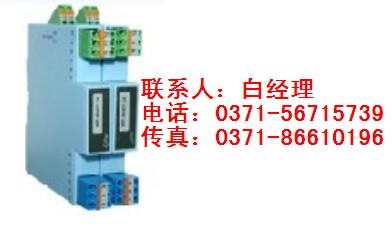

   WP-9000系列热电偶温度变送器，是将现场的热电偶或毫伏信号隔离转换成直流信号，传送至控制系统或其它单元组合仪表。
   智能化的热电偶信号温度变送器。用户可通过软件对热电偶类型和量程范围进行组态设定。
   本温度变送器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。

特   性
热电偶温度变送隔离输出。
智能化，可进行现场组态设定。也可选择固定的热电偶类型和温度量程范围输入。
模块化表芯设计，无需零点和满度调节，自动动态校准零点、温度飘移自动补偿。
带有工作电源指示灯。
输入回路过流保护。
即插即拔式接线端子，DIN导轨卡式安装。

主要技术参数

工作电源
电源接线：独立的接线端子 13－，14＋，可带电拔插
电源电压：20～30V DC
电流损耗：24V DC 时，＜70mA
电源指示：通电 LED 灯亮：绿色

输入信号
输入热电偶类型：K;E;S;B;R;T;N;W;J等各型热电偶
可选输入毫伏信号：－5～60mV；或指定毫伏电压量程

输出信号
输出电流：4～20mA
电流输出时允许负载：0～550Ω（4～20mA，0～20mA输出时）
输出电压：1～5V
电压输出阻抗：内置输出电阻 250Ω
纹波（Vp-p）：＜10mV

香港上润自动化仪表/安全栅大全：

9000系列配电器一进一出 WP-9047(4-20mA输入)

9000系列配电器一进二出 WP-9035(4-20mA输入)

9000系列配电器二进二出 WP-9036(4-20mA输入)

9000系列配电器一进一出 WP-9048(1-5V输入)

9000系列配电器一进二出 WP-9148(1-5V输入)

9000系列配电器二进二出 WP-9049(1-5V输入)

9000系列隔离器一进一出 WP-9067(4-20mA输入)

9000系列隔离器一进二出 WP-9037(4-20mA输入)

9000系列隔离器二进二出 WP-9038(4-20mA输入)

9000系列隔离器一进一出 WP-9068(1-5V输入)

9000系列隔离器一进二出 WP-9168(1-5V输入)

9000系列隔离器二进二出 WP-9069(1-5V输入)

9000系列配电器隔离器 WP-9039

检测端隔离安全栅一进一出 WP-8047-EX(4-20mA输入)

检测端隔离安全栅一进二出 WP-8035-EX(4-20mA输入)

检测端隔离安全栅二进二出 WP-8036-EX(4-20mA输入)

检测端隔离安全栅一进一出 WP-8048-EX(1-5V输入)

检测端隔离安全栅一进二出 WP-8148-EX(1-5V输入)

检测端隔离安全栅二进二出 WP-8049-EX(1-5V输入)

操作端隔离安全栅一进一出 WP-8067-EX(4-20mA输入)

操作端隔离安全栅一进二出 WP-8037-EX(4-20mA输入)

操作端隔离安全栅二进二出 WP-8038-EX(4-20mA输入)

操作端隔离安全栅一进一出 WP-8068-EX(1-5V输入)

操作端隔离安全栅一进二出 WP-8168-EX(1-5V输入)

操作端隔离安全栅二进二出 WP-6069-EX(1-5V输入)

检测端/操作端隔离安全栅 WP-8039-EX

开关量输入隔离安全栅一进一出 WP-8011-EX(继电器输出)

开关量输入隔离安全栅一进二出 WP-8111-EX(继电器输出)

开关量输入隔离安全栅二进二出 WP-6018-EX(继电器输出)

开关量输入隔离安全栅一进一出 WP-8013-EX(晶体管输出)

开关量输入隔离安全栅一进二出 WP-8113-EX(晶体管输出)

开关量输入隔离安全栅二进二出 WP-8019-EX(晶体管输出)

开关量输出隔离安全栅一进一出 WP-8021-EX(Imax=35mA输出)

开关量输出隔离安全栅二进二出 WP-8022-EX(Imax=35mA输出)

开关量输出隔离安全栅一进一出(独立供电) WP-8121-EX(Imax=35mA输出)

开关量输出隔离安全栅一进一出 WP-8023-EX(Imax=45mA输出)

开关量输出隔离安全栅二进二出 WP-8024-EX(Imax=45mA输出)

开关量输出隔离安全栅一进一出(独立供电) WP-8123-EX(Imax=45mA输出)

开关量输出隔离安全栅一进一出 WP-8025-EX(Imax=60mA输出)

开关量输出隔离安全栅二进二出 WP-8026-EX(Imax=60mA输出)

开关量输出隔离安全栅一进一出(独立供电) WP-8125-EX(Imax=60mA输出)

热电隅隔离式安全栅一进一出 WP-6081-EX-1

热电隅隔离式安全栅一进二出 WP-6081-EX

热电阻隔离式安全栅一进一出 WP-6083-EX-1

热电阻隔离式安全栅一进二出 WP-6083-EX

9000系列配电器一进一出 WP-9047(4-20mA输入)

9000系列配电器一进二出 WP-9035(4-20mA输入)

9000系列配电器二进二出WP-9036(4-20mA输入)

9000系列配电器一进一出WP-9048(1-5V输入)

9000系列配电器一进二出 WP-9148(1-5V输入)

9000系列配电器二进二出 WP-9049(1-5V输入)

9000系列隔离器一进一出 WP-9067(4-20mA输入)

9000系列隔离器一进二出 WP-9037(4-20mA输入)

9000系列隔离器二进二出 WP-9038(4-20mA输入)

7000系列隔离器一进一出 WP-9068(1-5V输入)

9000系列隔离器一进二出 WP-9168(1-5V输入)

9000系列隔离器二进二出 WP-9069(1-5V输入)

9000系列配电器隔离器 WP-9039

开关量输入隔离器一进一出 WP-6011(继电器输出)

开关量输入隔离器一进二出 WP-6111(继电器输出)

开关量输入隔离器二进二出 WP-6018(继电器输出)

开关量输入隔离器一进一出 WP-6013(晶体管输出)

开关量输入隔离器一进二出 WP-6113(晶体管输出)

开关量输入隔离器二进二出 WP-6019(晶体管输出)

开关量输出隔离器一进一出 WP-6021(Imax=35mA输出)

开关量输出隔离器二进二出 WP-6022(Imax=35mA输出)

开关量输出隔离器一进一出(独立供电) WP-6121(Imax=35mA输出)

开关量输出隔离器一进一出 WP-6023(Imax=45mA输出)

开关量输出隔离器二进二出 WP-6024(Imax=45mA输出)

开关量输出隔离器二进二出 WP-6024(Imax=45mA输出)

开关量输出隔离器一进一出(独立供电) WP-6123(Imax=45mA输出)

开关量输出隔离器一进一出 WP-6025(Imax=60mA输出)

开关量输出隔离器二进二出WP-6026(Imax=60mA输出)

开关量输出隔离器一进一出(独立供电) WP-6125(Imax=60mA输出)

热电隅隔离式温度变送器一进一出 WP-6081-1

热电隅隔离式温度变送器一进二出 WP-6081

热电阻隔离式温度变送器一进一出 WP-6083-1

热电阻隔离式温度变送器一进二出 WP-6083

性能指标
标准精度：±0.2%FS（测量范围3～5mV时，精度为±0.3%FS）
温度漂移：±0.015%/℃
响应时间：≤1s（0 → 90%）
稳定时间：≤3s
电源电压变动影响：±0.1%（允许电压范围）
负载电阻变化影响 ：±0.1%/250Ω
通道隔离：输入－输出－电源之间隔离
绝缘电阻：≥100MΩ/500V DC（AC）
隔离能力：1500VAC/1 分钟 50Hz
抗电磁兼容性：符合 IEC 61000 相关抗电磁标准

环境参数
工作温度：0～＋60℃
储存温度：－20～＋80℃
环境湿度：5～＋95％RH （无冷凝）

结   构
卡装式；模块化表芯；ABS 材质机壳；拔插式端子
整机重量：约110g
外形尺寸：宽×高×深＝16×113×110（mm）

安   装
1. 35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2. 尽可能垂直安装，以利于仪表内部热量散发。

应   用
1. 用于将现场热电偶的温度   信号输入隔离转换。
2. 连接至现场的设备：K;E;S;B;R;T;N;W;J 等各型热电偶及毫伏信号传感器。
3. 连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收热电偶的转换信号。

选   型

热电偶 类型及量程表：

订货须知：
       订货时请注明分度号及量程。

仪表接线图
     端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2 的多束或单股电缆。

一进一出、一进二出接线图
