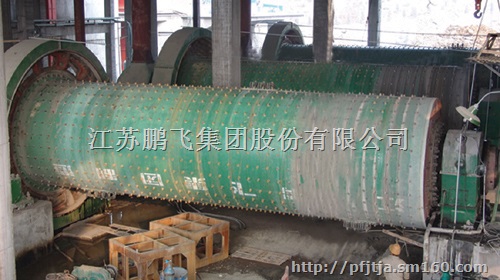

φ3.0×11m球磨机

 一、球磨机有关技术参数及性能

   1、球磨机规格：φ3.0×11m

   2、球磨机生产能力：38-45(普通硅酸盐水泥)

   3、球磨机磨机转速：18.92r/min

   4、球磨机入磨粒度：≤25mm

   5、球磨机出磨成品细度：320m2/kg

   6、磨内风速 1-1.2m/s（0.5-0.7圈流）

   7、入料水份：≤0.5%

   8、研磨体装载量：100t

   9、主电机：

      型号：YR1250-8/1430  功率：1250kW  转速：740r/min  电压：10kV

   10、主减速机：

      型号：JDX900  速比i=7.1111 或MBY900

   11、辅助电机

      型号：YEJ200L2-6  功率：22kW  转速：970r/min  电压：380V

   12、辅助减速机：

      型号：ZSY250-Ⅱ  速比：i=100

   13、主轴承冷却水用量：2×2m3/h

   14、减速机冷却水用量：2m3/h

   15、润滑方式：稀油站（GYXZ-40A）

   （1）低压系统

      泵型号：CB-B63

      流量：40L/min

      供油压力：0.4MPa

      供油温度：40±3℃

      电机：Y112M-6  B35  2.2kW

   （2）高压系统

      泵型号：2.5MCY14-1B

      流量：2.5L/min

      供油压力：32MPa

      电机：Y112M-6  2.2kW

   （3）其它性能

      油箱容积：1m3

      过滤精度：0.08mm

      过滤面积：0.19m2

      冷却面积：5m2

      冷却水耗量：3.6m3/h

      加热器功率：3kW×3

     工作介质：N220-N320

二、球磨机主要零部件、材质、供货范围

   一、回转部分

   1、筒体  材质Q235-B    1件

   2、中空轴  材质ZG230-450  2只

   3、大齿圈  材质ZG310-570 HB=180-240 1只

   4、隔仓板及衬板  铬合金铸钢  1套

   5、衬板螺栓  1套（备用10个，带双螺母）

   二、主轴承部分

   1、轴瓦  材质ZchSnSb11-6  2片

   2、轴承座、组合件  2套

   3、主轴承润滑装置（稀油站）  GYXZ-40A  2台

   三、球磨机小齿轮部分

   1、小齿轮  材质40Cr  HB=220-280  1只

   2、小齿轮轴  材质45  HB=217-255  1根

   3、轴承座  组合件  1套

   四、球磨机传动装置

   1、主电机  YR1250-8/1430  1250kW/10KV  1台

   2、主减速机JDX900或MBY900      1台

   3、辅助电机  YEJ200L2-6  22kW/380V  1台

   4、辅助减速机 ZSY250-Ⅱ  1台

   5、联轴器  组合件  1套

   6、传动装置底座  组合件  1件

   五、大齿轮罩  组合件  1件

   六、进料装置  组合件  1件

   七、出料装置  组合件  1件

   八、地脚螺栓  1套

   九、电控部分

球磨机主要用于可磨性物料的粉磨，被广泛用于冶金、化工、电力等行业，如石灰石、水泥熟料、煤矿渣、萤石等物料。  本公司生产的球磨机从以下

三个方面进行分类。  球磨机按用途分类：原料磨、湿法原料磨、水泥磨、煤磨； 按生产方式分类：本公司生产闭流磨（圈流磨）、开流磨、开流高细磨；

从结构型式分类：尾卸磨、尾卸烘干磨、中卸磨、风扫磨  本公司生产的球磨机结构设计合理，研磨性能强，通风量大，产品细度细，产量高，运转平稳，

操作方便，使用寿命长等特点。使用它得到了广大用户的一致好评。   注:  1、如果配备fpp磨入磨粒度≤2mm，球磨机产量可以提高30-40%。  2、订货时

需注明电机电压，制造厂将配套相应型号的电机，筒体转速随电机型号变化稍有改变。  3、生产能力与物料易磨性有关，表中数据仅作参考。
