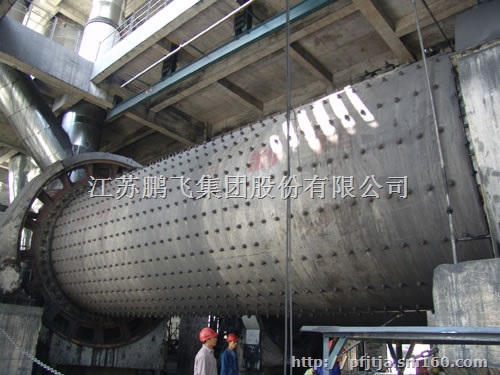

φ3.0×13m球磨机
一、球磨机有关技术参数及性能
1、球磨机规格：φ3.0×13m
2、水泥磨生产能力：39-45t/h（开流，入料粒度≤25mm，入料水份≤1%，入料温度≤50℃,磨内风速1-1.2m/s，比表面积≥300m2/kg）
3、磨机转速：19r/min
4、研磨体装载量：116t(max)
5、水泥磨主电机：
型号：YR1400-8/1430 功率：1400kW 转速：740r/min
电压：10kV
6、水泥磨主减速机：
型号：MBY-900（硬齿面）输入转速740r/min 速比i=7.1111
7、辅助电机
型号：YEJ200L2-6 功率：22kW 转速：970r/min
8、辅助减速机：
型号：ZSY280-I/Ⅱ 速比：i=100 输入转速970r/min
9、冷却方式：水冷
10、润滑方式：稀油站（GYXZ-40A）
（1）球磨机低压系统
流量：40L/min 供油压力：0.4MPa 泵型号：CB-B63
供油温度：40±3℃
电机：Y112M-6 B35 2.2kW
（2）球磨机高压系统
泵型号：2.5MCY14-1B
流量：2.5L/min
供油压力：32MPa
电机：Y112M-6 2.2kW
（3）球磨机其它性能
油箱容积：1m3
过滤精度：0.08mm
过滤面积：0.19m2
冷却面积：5m2
冷却水耗量：3.6m3/h
加热器功率：3kW×3
工作介质：N22-N320
11、球磨机设备重量：201t
二、球磨机主要零部件、材质
1、主电机 YR1400-8/1430 1400kW 10KV
2、主减速机MBY-900 i=7.1111
3、辅助电机 YEJ200L2-6 22kW
4、辅助减速机 ZSY280-I/Ⅱ i=100
5、筒体 Q235-B
6、中空轴 ZG230-450（ZG25）
7、大齿轮 ZG310-570（ZG45）
8、小齿轮 40Cr（调质处理）
9、主轴瓦：下座 HT250
瓦体HT250
瓦衬（巴氏合金ZchSnSb11-6）
10、衬板：铬合金铸钢(一仓)
铬合金铸钢(二、三仓及隔仓板等)
11、稀油站 GYXZ-40A
12、控制柜及起动柜
三、球磨机供货范围
1、回转部分 1套
2、进料装置 1套
3、主轴承装置 2套
4、出料装置 1套
5、衬板 1套
6、隔仓板 1套
7、传动装置（大、小齿轮，罩壳 ） 1台套
8、主电机 1台
9、主减速机 1台
10、辅助电机 1台
11、辅助减速机 1台
12、稀油站 2只
13、控制柜 1台
14、起动柜 1台
15、联轴器 1台套
16、电机、减速机底座 1台套
使用球磨机要注意的事项
球磨机是工业生产企业中较为常见的粉末设备，做为高细度粉末机械之一， 球磨机的工作强度较高，可以使加工后的产品达到面粉的效果，但是每次运行磨损的几率也较大。球磨机的磨损情况则直接决定了其工作效率，因此做好球磨机的日常维护和保养是至关重要的。
球磨机在第一次使用的日常维护；
1、球磨机在第一次使用并连续运转一个月之后必须进行一次润滑油的更换，更换时所有润滑油清出，并彻底对球磨机进行清洗，之后更换新的润滑油。球磨机在之后的使用中要保证每运行六个月更换一次润滑油。
2、球磨机在使用时要经常性监控各个润滑点的润滑情况，包括润滑状态和油面高度等，频率至少达到四个小时一次。
3、球磨机在运转时，主轴承的润滑油、传动轴、减速机的温度都应保持在55℃以下，最高也不能超过60℃，否则要停止球磨机运转，并进行详细检查。
4、球磨机在运转过程中要保持平稳、无强烈振动、无异常噪声、无异常电流波动等现象，如发现以上问题，则需对球磨机进行及时的检查和调整。
5、球磨机的日常保养要确定紧固件的使用状态、紧固件是否出现松动和磨损，另外还要检查结合面是否有漏油情况、是否有漏水情况及是否存在漏矿现象。
6、球磨机所使用的球石或钢球的磨损情况要适时监控，在磨损较严重时要尽快更换。
7、球磨机运行过程中发生任何不正常情况都应立刻停车检修。
