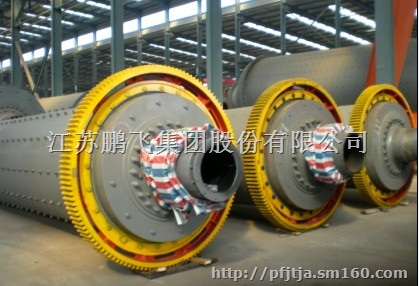

φ3.2×11m球磨机

 一、球磨机有关技术参数及性能

   1、规格：φ3.2×11m

   2、生产能力：45-47t/h（圈流，入料粒度≤20mm，入料水份≤0.5%，入料温度≤50℃,磨内风速0.5m/s，比表面积≥320m2/kg）

   3、磨机转速：18.7r/min

   4、研磨体装载量：105t

   5、主电机：（江西电机厂）

      型号：YR1400-8/1430  功率：1400kW  转速：740r/min

      电压： 10KV

   6、主减速机：

      型号：JDX-900（四川齿轮箱厂）

      输入转速740r/min  速比i=7.1111

   7、辅助电机

   型号：YEJ225S-8  功率：18.5kW  转速：740r/min

   8、辅助减速机：

   型号：ZSY280-I/Ⅱ  速比：i=100  输入转速740r/min

   9、冷却方式：水冷

   10、润滑方式：稀油站（GYXZ-40A）

   （1）低压系统

   流量：40L/min  供油压力：0.4MPa  泵型号：CB-B63

   供油温度：40±3℃

   电机：Y112M-6  B35  2.2kW

   （2）高压系统

   泵型号：2.5MCY14-1B

   流量：2.5L/min

   供油压力：32MPa

   电机：Y112M-6  2.2kW

   （3）其它性能

   油箱容积：1m3

   过滤精度：0.08mm

   过滤面积：0.19m2

   冷却面积：5m2

   冷却水耗量：3.6m3/h

   加热器功率：3kW×3

   工作介质：N22-N320

   11、球磨机设备重量：184t（不含传动装置）

   二、主要零部件、材质

   1、主电机  YR1400-8/1430   1400kW   10KV

   2、主减速机JDX900   i=7.1111

   3、辅助电机  YEJ225S-8  18.5kW

   4、辅助减速机 ZSY280-I/Ⅱ i=100

   5、筒体 Q235-B

   6、中空轴  ZG230-450（ZG25）

   7、大齿轮  ZG310-570（ZG45）

   8、小齿轮 40Cr（调质处理）

   9、主轴瓦：下座 HT250

               瓦体HT250

               瓦衬（巴氏合金ZchSnSb11-6）

   10、衬板：中铬合金

   11、稀油站  GYXZ-40A

  三、供货范围

1、回转部分 1套

2、进料装置 1套

3、主轴承装置 2套

4、出料装置 1套

5、衬板及隔仓板 1套

6、传动装置

 (大、小齿轮,罩壳) 1台套

7、主电机 1台

8、主减速机 1台

9、辅助电机 1台

10、辅助减速机 1台

11、稀油站 2只

12、联轴器 1台套

13、电机、减速机底座 1台套

球磨机产品特点

球磨机工作原理：球磨机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

球磨机维护注意事项：

1.球磨机中的轴承担负机器的全部负荷，一定要选用好的润滑剂，以增加机器的使用寿命和运转率。 　

2.新安装球磨机的轮箍容易发生松动必须经常进行检查。 　　

3.经常检查球磨机易磨损件的磨损程度，注意更换被磨损的零件。 　

4.球磨机转动齿轮在运转时如有冲击声立即停车检查。
