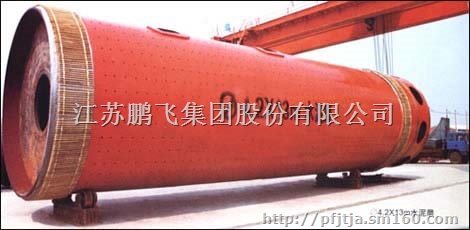

φ4.4×13m球磨机

（中心双滑履）

   一、球磨机有关技术参数及性能

   1、规格：φ4.4×13m

   2、生产能力：120-155t/h（圈流，P032.5或PF32.5水泥，入料粒度≤25mm，入料水份≤0.5%，入料温度≤60℃,磨内风速≥0.5m/s, 配O-SPEA选粉机。）

   3、磨机转速：15.0r/min

4、研磨体装载量：***t(max)

5、支承方式：双滑履

   6、主电机： 型号：YRKK1000-8  功率：3800kW  转速：740r/min。电压：10KV（6KV）

   7、主减速机：(1)型号：MFY380A (2)传递功率：3800KW(3)输出转速：15.0r/min

   8、慢速驱动装置(1)型号：MJB710(2)电机功率：45kW(3)电机转速740r/min(4)传动比：193.9:1

   9、膜片联轴器型号：MFY180L

   10、油站（配主减速机）

   (1)公称流量：315L/min (2)油泵型号：XYZ400GZ0 (3)电机功率：15Kwx2

   (4)电机转速：1440r/min (5)冷却面积：40m2(6)冷却水量：35t/h  (7)加热器功率：4×6=24KW

   11、冷却方式：水冷

   12、润滑方式（稀油站GYXZ-63×2A）

   （1）低压系统

   流量：63L/min  供油压力：0.4MPa

   供油温度：40±3℃

   电机：Y112M-6  B35  2.2kW

   （2）高压系统

   泵型号：2.5MCY14-1B  流量：2.5L/min   供油压力：32MPa   电机：Y112M-6  2.2kW

   （3）其它性能  冷却水耗量：5.7m3/h   加热器功率：3kW×4  工作介质：N22-N320

13、设备重量：***t（不含传动装置及研磨体）

   二、主要零部件、材质

   1、筒体 Q235-B  中部δ=48mm  两头δ=58mm

   2、支承：瓦体 铸钢瓦衬（巴氏合金ZchSnSb11-6）托辊：40Cr凸凹球体；40Cr球体座：ZG35SiMn底板：Q235-B

   3、衬板： 中铬合金钢

   4、稀油站  GYXZ-63×2A

   5、控制柜及起动柜

  三、供货范围

1、回转部分 1套

2、进料装置 1套

3、滑履装置 2套/台

4、出料装置 1套

5、衬板及双隔仓装置 1套

6、主电机  YRKK1000-8 3800KW/10KV（6KV） 1台

7、主减速机 MFY380A（含油站） 1台

8、慢速驱动装置  MBJ710 1套

9、膜片联轴器  MFY380L 1套

10、稀油站  GYXZ-63×2A 2只

11、控制柜（含高压控制、低压起动、稀油站控制） 1台

12、联轴器 1台套

13、地脚螺栓 1套

球磨机规格：Φ2.6×13m;Φ3×11m;Φ3.2×13m;Φ3.5×10m;Φ3.8×13m;Φ4.2×13m;Φ4.6×13m，满足日产8000吨、5000吨、2500吨新型干法回转窑水泥成套设备供应。

该系列产品主要应用于水泥厂成品及原料的粉磨，也适用于冶金、化工、电力等工矿企业粉磨各种矿石及其它可磨性物料。可用于开流粉磨，也适用与选粉机组成循环圈

流粉磨。该设备设计合理，对物料适应性强，运转率高，破碎比大，产量高，操作方便。 “鹏飞”PMG型系列高效球磨机是在开流粉磨系统所具有的优缺点中扬长避短而

设计的，对传统的球磨机做了重大的改进，除具有开流磨一切优点之外，与同规格的球磨机相比，磨机产量有了大幅度的提高，且粉细、比表面积增大，实现高产、高细，

为生产高标号水泥提供了一种新型的粉磨设备。 “鹏飞”球磨机以其独特的结合式隔仓板和出料蓖板调节各仓料位，增大通风量，改善了磨内条件；同时采用了新

型衬板，调整了磨机转速，优化了齿轮设计和轴瓦的润滑参数，增加了磨机运转的平稳性和使用寿命，提高了粉磨效率。
