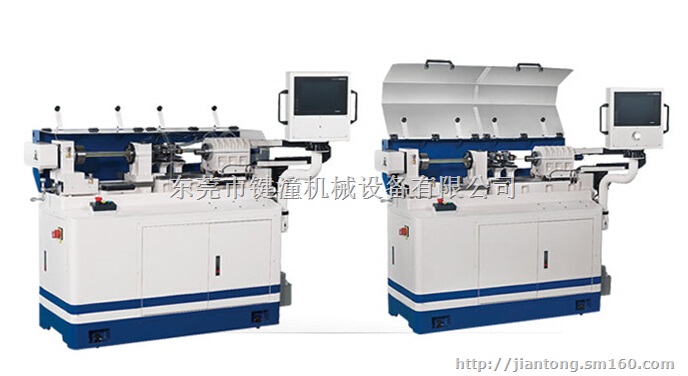

XL 機型: 槍鑽及工件都是在旋轉的模式之下進行
小孔徑 - 適用
小孔徑 - 適用
此機器用於生產較小直徑及鑽孔較小直徑的零件,例如: 軸心類及其他小工件
機器的特殊設計及直接轉動主軸可降低噪音及震動
特殊設計扶刀座(專利號碼PAT-M444890-台灣及ZL200920168114.2-大陸)使機器能用較短的槍鑽加工及同時也可預防鑽孔刀具的彎曲
本機台有特別配置伺服馬達和滾珠螺桿.此項配備可以確保進刀結構順利及方便調整進刀速率
懸吊式操作面板及手輪,可以讓操作者使用更方便
自動潤滑泵浦為本機器的標準配件,此配件是為了確保軸承螺桿表面能受到良好的潤滑
CE 規範安全標準配備, 可自由選擇
Application
| 規格 | 機 型 | XL-250A | XL-500 A |
|---|---|---|---|
| 鑽孔能力 | 孔徑 | ?2~?8 mm | ?3~?16 mm |
| 最大鑽孔深度 | 250 mm | 500 mm | |
| 軸 數 | 1 spindles | ||
| 馬力 | 主軸馬達 | 1.5kw (with inverter) | 4.0kw (with inverter) |
| 進給軸馬達 | Servo motor 850~1300W / 5.39~8.34 N.M.. | ||
| 高壓切削油泵 | 5 HP | 30? / min,120kg/cm2, 5HP | |
| 速度 | 最大進給速度 | 15000 rpm | 12000 rpm |
| 鑽孔速度 | 0~ 250 mm / min | ||
| 快速移動 | 4000 mm / min | ||
| 滾珠螺桿 | 進給軸(Z) | ?25 x P10 | ?25 x P10 |
| 高壓油泵 | 切削油流量 | 10 ? ~40 Liter/ min | 20 ? ~60 Liter/ min |
| 切削油壓力輸出 | 70~150 kgs/cm2 | 70~120 kgs/cm2 | |
| 切削油箱容量 | 400 Liter | 500 Liter | |
| 佔地面積(mm) | 800 x 1500mm | 1200 x2000mm | |
| 淨重 | 950 kgs | 2000kgs | |
