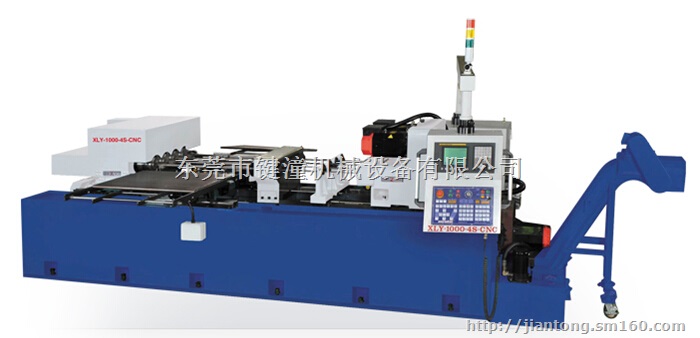

XL/XLY 機型：槍鑽及工件相對迴轉
XE-XL & XLY 機型適合中小型軸心類或零件深孔加工
進給軸裝置伺服馬達及滾珠螺桿確保進給精度,容易設定進給速度
主滑軌採用p-級精密線性滑軌配合C3及精密滾珠螺桿
自動潤滑系統提供所有滑道之自動潤滑,增長機器使用壽命及精度保持,自動注油裝置缺油時,控制器會發出警報並停機
此機型可設計1~4軸同時進給,可採用發那科或三菱CNC控制器.
XL機型採用前後三爪夾頭夾料,適合軸類中心孔高精度深孔加工
XLY機型採用前後錐度頂料及工件迴轉傳動機構,快速上下料,可配合自動送料裝置
XE,XL,XLY機型可設計1~4軸同時加工
Application
| 規格 | 機 型 | XL/XLY-500 (CNC) | XL/XLY-1000 (CNC) |
|---|---|---|---|
| 鑽孔能力 | 孔徑 | ?3~? 12 mm , ?10~? 25 mm (Option) | |
| 鑽孔深度 | 500 mm | 1000 mm | |
| 軸數 | 1~4 spindles | ||
| 馬力 | 主軸馬達 | 3~5 HP (含變頻器) | |
| 進給軸馬達 | Servo motor 850~1300W / 5.39~8.34 N.M.. | ||
| 高壓切削油泵 | 3~7.5 HP | ||
| 速度 | 主軸轉速 | 6000 rpm | |
| 進給速度 | 10~ 150 mm / min | ||
| 快速移動 | 5000 mm / min | ||
| 滾珠螺桿 | 進給軸 | ?40 x P10 x C3 | |
| 高壓切削油泵 (Every spindle one set) | 流量輸出 | 40~150 Liter / min | |
| 最大壓力 | 100~150 kgs / cm2 | ||
| 油箱容量 | 800~1600 Liter | ||
| 佔地面積 | 3000 x 3300 mm | 3000 x 4300 mm | |
| 淨重 | 2100 kgs | 2600 kgs | |
| 標準附件 | 1. 高壓切削油泵 2. 自動注油器 3. 工具箱 | ||
| 特別附件 | 1. 鐵屑分離機+紙帶過濾機 2. 鐵屑輸送機 3. 切削油冷凍機 4. 槍鑽研磨機 5. 特殊設計夾具 6. 自動送料系統 7. CE認證 | ||
