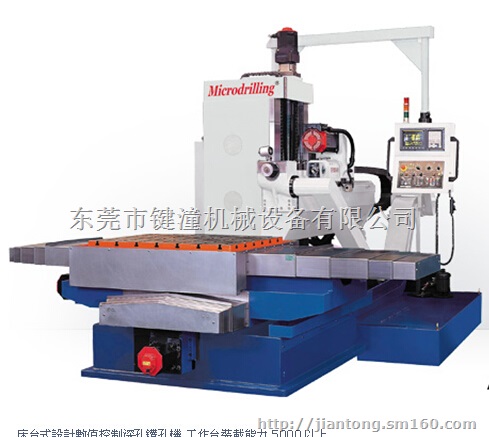

XT-1200 CNC /鑽孔能力: O 3~30mm × 1200mm
床台式設計數值控制深孔鑽孔機,工作台裝載能力5000以上.
此機台適合中大型塑膠模具等工件冷卻水孔及頂針套筒深孔鑽孔加工.
CNC數控裝置可選擇發那科或 三菱控制器.
X & A軸設計四方滑軌並經高週波熱處理至HRC60,上層滑軌黏貼德國製造耐磨片並經人工鏟花,可承載重大工件,仍可保持精密度.
進給軸(Z)採用P-級線性滑軌配合C3級滾珠螺桿,確保進給加工精度.
第二主軸可作為銑削,攻牙等加工,提高加工效能.
Application
| 規格 | 機 型 | XT-1200 CNC | |||
|---|---|---|---|---|---|
| 鑽孔能力 | 孔徑 | ?3~?25mm | |||
| 鑽孔深度 | 1200mm | ||||
| 馬力 | 主軸馬達 | 7.5KW | |||
| 工作台左右馬達 | 3.3KW | ||||
| 工作台上下馬達 | 3.3KW | ||||
| 進給軸馬達 | 2.1KW | ||||
| 高壓切削油泵 | 7.5KW | ||||
| 速度 | 主軸轉速 | rpm | |||
| 進給速度 | mm / min | ||||
| 快速移動 | 500 mm / min | ||||
| 工作台 | 荷重能力 | 7,000KGS | |||
| 工作台尺寸 | 1800*1200 mm | ||||
| 工作台左右行程 | 1500 mm | ||||
| 工作台左右行程 | 900 mm | ||||
| 高壓切削油泵 | 流量輸出 | 54 ~ 90 Liter / min | |||
| 最大壓力 | 105 kgs / cm | ||||
| 油箱容量 | 1200 Liter | ||||
| 控制器 | 機型 | SIEMENS 802D | |||
| 控制軸數 | X,Y,Z -3 axes | ||||
| 最小設定單位 | 0.001 mm | ||||
| 佔地面積 | 6000*4300 mm | ||||
| 淨重 | 19,000 kgs | ||||
| 標準附件 | 1. 高壓切削油泵 2. 自動注油器 3. 工具箱 | ||||
| 特別附件 | 1. 鐵屑分離機+紙帶過濾機 2. 鐵屑輸送機 3. 切削油冷凍機 4. 槍鑽研磨機 5. 特殊設計夾具 6. 半罩式鈑金 | ||||
