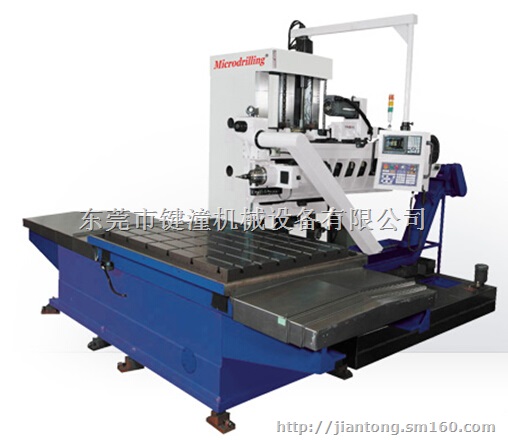

機型：床型單臂式深孔鑽孔機
本機台數控床型單臂式設計深孔鑽孔機適合中小型模具冷卻水孔,射梢套筒之深孔鑽孔加工
主軸採用高級斜角滾珠軸承及良好的潤滑設計,精密耐用.
床台採用蜂巢式設計,確保結構及剛性,能承受重切削要求,所有鑄造材料採用FC-32並經高溫回火處理,永不變型.
床台底座採雙V型滑軌設計,並經高周波熱處理至HRC60,上層滑軌黏貼德國製造耐磨片及人工鏟花.確保工作台精度及移動順利.
超大型工作台及床台結構,適合重型工件裝載加工,
自動潤滑裝置,可設定自動打油時間,缺油時機器自動警報及停機,以保護所有滑軌不會損壞.
主軸進給及副滑軌A軸採用P級高精密線性滑軌
可選擇發那科或三菱控制器
Application
| 規格 | 機 型 | XT-1500 CNC | XT-1800 CNC | |||
|---|---|---|---|---|---|---|
| 鑽孔能力 | 孔徑 | ?3~?25mm | ||||
| 鑽孔深度 | 1500mm | 1500mm | ||||
| 馬力 | 主軸馬達 | 7.5KW | ||||
| 工作台左右馬達 | 3.3KW | |||||
| 工作台上下馬達 | 3.3KW | |||||
| 進給軸馬達 | 2.1KW | |||||
| 高壓切削油泵 | 7.5KW | |||||
| 速度 | 主軸轉速 | rpm | ||||
| 進給速度 | mm / min | |||||
| 快速移動 | 500 mm / min | |||||
| 工作台 | 荷重能力 | 7,000KGS | ||||
| 工作台尺寸 | 1800*1200 mm | 2200*1200mm | ||||
| 工作台左右行程 | 1500 mm | |||||
| 工作台左右行程 | 900 mm | 1000mm | ||||
| 高壓切削油泵 | 流量輸出 | 54 ~ 90 Liter / min | ||||
| 最大壓力 | 105 kgs / cm | |||||
| 油箱容量 | 1200 Liter | |||||
| 控制器 | 機型 | SIEMENS 802D | ||||
| 控制軸數 | X,Y,Z -3 axes | |||||
| 最小設定單位 | 0.001 mm | |||||
| 佔地面積 | 6000*4700 mm | 6000*5000 mm | ||||
| 淨重 | 20,000 kgs | 21,000 kgs | ||||
| 標準附件 | 1. 高壓切削油泵 2. 自動注油器 3. 工具箱 | |||||
| 特別附件 | 1. 鐵屑分離機+紙帶過濾機 2. 鐵屑輸送機 3. 切削油冷凍機 4. 槍鑽研磨機 5. 特殊設計夾具 6. 半罩式鈑金 | |||||
