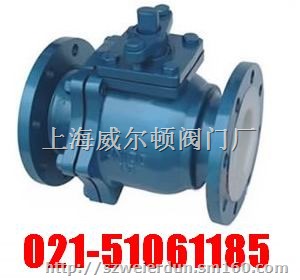

Q41F46衬氟球阀
http://www.0755fm.com/html/1607.html
 | | 产品名称： | Q41F46衬氟球阀 | | 产品型号： | Q41F46 | | 连接方式： | 法兰 | | 结构形式： | 浮动直通 | | 驱动方式： | 手动 | | 产品口径： | DN15-DN250 | | 公称压力： | 1.0-2.5MPa | | 阀体材质： | 铸钢、碳钢、不锈钢、304、316 | | 联系电话： | 021-51061185 37004595 | | 联系传真： | 021-51079320 | | 邮件地址： | shweierdun@163.com | | 联系我们： | 白先生;苏小姐 | | 联系手机： | 18964118897 15862657172 | | 联系 QQ： | 843667323，812998712，416865208 | | 公司名称： | 上海威尔顿阀门制造有限公司 | | 公司网址： | http://www.0755fm.com/html/1607.html | | 服务承诺： | 专业制造、专业服务，威尔顿为您创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是威尔顿永恒的主题。威尔顿严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大新老客户提供优质产品，至善至美服务. |
|
| 产品说明 |
上海威尔顿阀门制造有限公司主要生产(Q41F46衬氟球阀)也是国内(球阀)生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！
【产品用途】 Q41F46 型衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果最明显。 【产品特点】 1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质 2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护 3、启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性 4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏 5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修 【执行标准】 设计标准：GB12237 结构长度：GB12221 法兰标准：JB/T79-94 GB9113.1-26 检验试验：JB/T9092-99 【性能参数】 型号 | Q41F46-10 | Q41F46-16 | Q41F46-10C | Q41F46-16C | 工作压力（MPa） | 1.0 | 1.6 | 1.0 | 1.6 | 适用温度（℃） | -10～150 | -20～150 | 适用介质 | 腐蚀性介质 | 材料 | 阀体 | 铸铁内衬聚四氟乙烯 | 铸钢内衬聚四氟乙烯 | 球体 | 铸钢外包聚四氟乙烯 | 密封圈 | 增强聚四氟乙烯 | 聚四氟乙烯 | 填料 | 聚四氟乙烯 |
主要外形和连接尺寸 | 公称通径 | PN1.6(MPa)主要外形尺寸和连接尺寸(mm) | 参考值 | 重量 | | DN | L | D | D1 | D2 | f | b | Z-Φd | H1 | Do | ┧ | | 15 | 130 | 95 | 65 | 45 | 3 | 14 | 4-Φ14 | 95 | 140 | 4 | | 20 | 140 | 105 | 75 | 55 | 3 | 14 | 4-Φ14 | 98 | 150 | 4.5 | | 25 | 150 | 115 | 85 | 65 | 3 | 16 | 4-Φ14 | 113 | 150 | 5.5 | | 32 | 165 | 135 | 100 | 78 | 3 | 18 | 4-Φ18 | 130 | 180 | 7 | | 40 | 180 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 135 | 200 | 9 | | 50 | 200 | 160 | 125 | 100 | 3.5 | 20 | 4-Φ18 | 140 | 220 | 15 | | 65 | 220 | 180 | 145 | 120 | 3.5 | 20 | 4-Φ18 | 145 | 280 | 17 | | 80 | 250 | 195 | 160 | 135 | 4 | 22 | 8-Φ18 | 205 | 320 | 30 | | 100 | 280 | 215 | 180 | 155 | 4 | 24 | 8-Φ18 | 230 | 380 | 40 | | 125 | 320 | 245 | 210 | 185 | 4 | 26 | 8-Φ18 | 252 | 500 | 60 | | 150 | 360 | 280 | 240 | 210 | 4 | 28 | 8-Φ23 | 283 | 600 | 75 | | 200 | 400 | 335 | 295 | 265 | 5 | 30 | 8-Φ23 | 325 | 750 | 130 | | 250 | 450 | 405 | 355 | 320 | 5 | 34 | 12-Φ26 | 370 | 900 | 210 |
|
