商品详情

防爆型式：隔爆型

防爆标志：ExdI

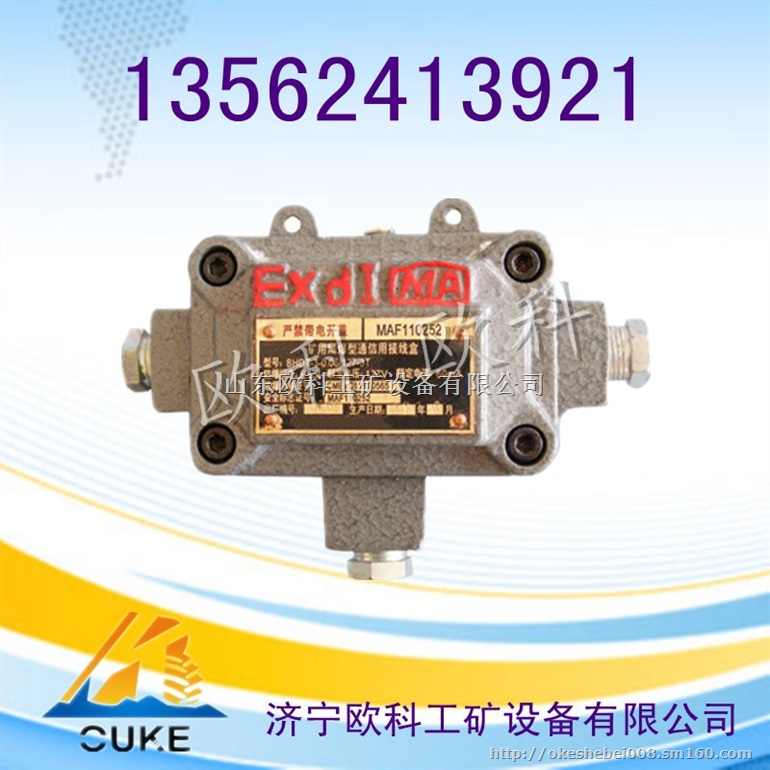

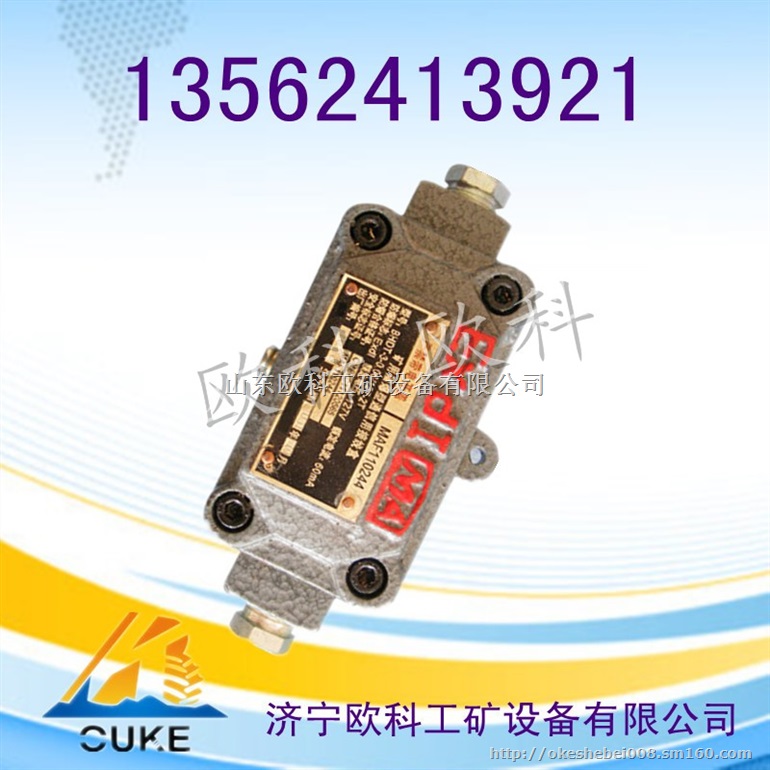

BHDT-3-0.06/127-6T型矿用隔爆型通信用接线盒

型号：BHDT-3-0.06/127-6T

引入通路数：6

接线容量：10对

电缆外径：2个10对—Φ18或Φ20

外形尺寸：217×198×70

重量：5.5kg   额定电压：交流；36；127V （50hz）直流：12，24，36，48v。工作电流<=5A

额定电流：60mA

矿用隔爆型通信用接线盒使用的环境条件

1. 海拔高度不超过1000m；
2. 环境气压（86～110）kpa；
3. 环境温度(—20～＋40)℃；
4. 空气相对湿度不大于98%（＋25℃时）；
5. 具有甲烷煤尘爆炸性混合物的煤矿井下；
6. 无显着摇动和剧烈冲击振动的环境；
7. 在无破坏金属及绝缘的气体和蒸气的环境中；
8. 污染等级：3级；
9. 安装类别：Ⅲ类。

矿用隔爆型通信电缆接线盒安装过程

缆去掉外皮护套，露出芯线，芯线剥头露导线10-15mm

打开接线盒的紧固螺栓，拧下封口螺帽，拿出铁垫圈、密封圈，将接线端子拿出壳外

将电缆穿过封口螺帽，铁垫圈、密封圈，将导线芯线按顺序接到接线端子上并拧紧螺钉，用扳手拧紧封口螺帽（或上好电缆压条），用力拉一下电缆，不拨脱。再上好紧固螺栓（钉）即可。

矿用隔爆型通信电缆接线盒注意事项

应该按照煤矿安全规程规定，定期检查隔爆参数是否符合防爆规程的规定；

密封胶圈是否损坏老化接线端子的绝缘性能盒盖紧固螺钉（栓）是否正常，发现不合格时要及时处理本系列接线盒严禁带电开盖维修时应注意防止“失爆”（保护隔爆面：注意紧固件和注意引入装置里的橡胶密封圈）隔爆接合面的修复需经专门训练的专业人员进行，保证接线盒的使用性能和防爆性能接好内、外接地线不用的出线口，必须用挡板封死

运输与贮存

本接线盒在防止雨雪直接侵袭的情况下，可用任何方式运输。

本接线盒应储存在温度-10-+40℃，相对湿度低于90%，周围无腐蚀性气体的环境中。由猴猴发布
