产品描述：

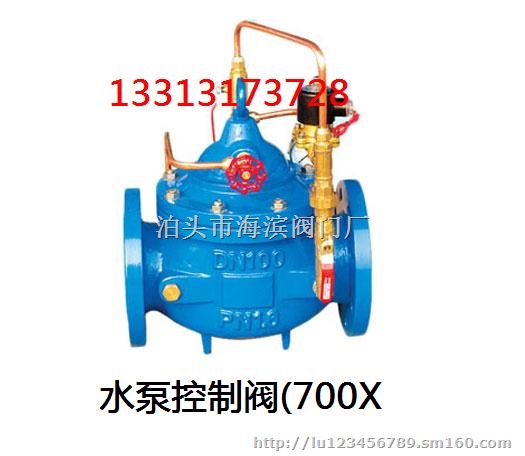

水泵控制阀(700X)由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。其工作原理是：当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。
　　水泵控制阀(700X)工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。
水泵控制阀(700X)利用电磁导阀控制，不需要其它装置和能源。节约能源，保养简便，停泵平稳。电磁阀可采用交流电220V或直流电24V。700X多功能水泵控制阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
　　水泵控制阀(700X)的工作压力分1．0MPa、1．6MPa、2．5MPa、4.0MPa、6.4MPa、10.0MPa六种，动作压力大于或等于0.03MPa，介质温度在0－－80℃，缓闭时间可在3-120s内调节，管道流速2m／s时的压力损失小于0．01MPa，水锤峰值小于1．5倍的工作压力，公称口径DN50-DNl400。水泵控制阀(700X)的压力——温度等级由壳体、内件及控制管系统材料的压力——温度等级确定。水泵控制阀(700X)在某一温度下的最大允许工作压力取壳体、内件及控制管系统材料在该温度下最大允许工作压力值中的小值。
　　水泵控制阀(700X)执行标准：
　　设计规范：QB/T219
　　结构长度：QB/T219
　　试验与检验：GB/T13927
　　法兰连接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
　　产品标识：GB/T 12220
　　供货规范：JB/T 7928
