模块简述 QFN40, size 5x5Dialog深圳分销

  RL14580MINI模块是针对无线智能产品设计的一款超低功耗蓝牙的模块，基于德国DAILOG DA14580芯片设计，具有32位ARM Cortex M0? 处理器国际标准的Blue-tooth? Smart协议栈。应用于智能穿戴式设备、蓝牙手表、无线键盘、无线鼠标、平板电脑、手机、笔记本电脑等多个模块电路整体采用屏蔽罩设计，整体性能显著增强。尺寸兼容前代产品，方便用户替换。

通过蓝牙 4.0 和 4.1 技术突破障碍

Dialog 的 DA14580 是世界上体积最小、功耗最低、集成度最高的蓝牙智能解决方案，让用户能够随心所欲地自由开发蓝牙4.0 和 4.1 版应用，而无需做出任何性能牺牲。

电池续航时间最长

DA14580的收发电流仅为4.9 mA——比其它同类蓝牙智能解决方案低50%，也就是说，其电池续航时间延长了一倍。此外，DA14580 的运行电压低至0.9V：是在完全自控系统中采集能源的最佳选择。

系统成本降至最低

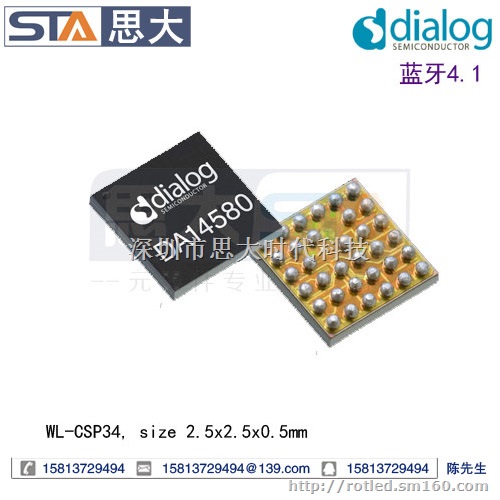

DA14580采用晶圆级芯片尺寸包装，最小尺寸仅为2.5 x 2.5 x 0.5毫米，只需5个外部组件，可采用一块碱性、镍锰或纽扣电池——让用户获得体积最小、最具特色的产品。

DA14580的高集成度（包括一块嵌入式32位MCU、内存和丰富的外设）确保最少的外部组件数量。结合集成的功耗管理器件和较小型电池的能力，这款产品将物料成本（(BoM)（降至最低，让您能够开发出低成本、高功能的系统。

简化的设计

作为 SmartBond?系列产品之一，DA14580 的设计极其简单，无需外部MCU即可支持完全托管的应用，并且具有完整的开发环境和 Dialog 的 SmartSnippets? 软件支持。此外，DA14580还可用于结构紧凑、完全认证的模块中，加快了产品上市的时间，无需 RF 领域的专业经验。

主要特点

? 完全单模的蓝牙 4.0 和 4.1 片上系统（(SoC)

? 功能强大的 32位 ARM Cortex-M0 微控制器

? 全球领先的功耗水平 QFN40, size 5x5Dialog深圳分销

- 收发电流为4.9 mA，电池电压为3 V，输出功率为0 dBm

- 深度睡眠模式下的电流低于600 nA，电压为3 V

? 最佳的 93 dBm 链路预算

? 0.9 – 3.3 V运行电压

? 硬件 AES-128 加密引擎

? 单引脚天线接口

? 32 位 GPIO

? 可选紧凑封装

- WL-CSP34 2.5 x 2.5毫米

- QFN40:5 x 5毫米

- QFN48:6 x 6毫米
