Windows 7/8/8.1/2008/2008 R2/2012 (x86 & x64)

Linux (基于 V4L2 的内核驱动源代码，须签订保密协议，支持 x86，x64 & ARM 架构)

Windows

• DirectShow

• DirectKS

• Wave API/DirectSound/WASAPI

Linux

• V4L2

• ALSA

VLC

VirtualDub

OBS

xSplit

vMix

VidBlaster

Wirecast

Microsoft Media Encoder

Adobe Flash Media Encoder

任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件/li>

HDMI type A

• DVI 1.0

• HDMI 1.4a

DB9

• YC (S 端子，色差信号)

• 复合视频

• 模拟音频 (左声道 + 右声道)

• 分量信号

PCIe Gen2 x1

在当前所选接口无信号输入时自动扫描视频输入源

可手动选择视频输入源

当视频输入源变化时，自动选择相关联或内嵌的音频

可手动选择音频输入源

支持选择视频输入源的十字交叉设备

输入视频最高支持 2048×2048 分辨率

12-bit ADC

支持 RGB 和 YCbCr (YUV) 的色彩空间

支持分离同步、复合同步、绿嵌入同步 (SOG)、亮度嵌入同步 (SOY)

支持 DMT/CEA/CVT/GTF 视频时序

对输入信号 1:1 采样时，最高像素率可达 165MHz

对像素率超过 165MHz 的输入信号，自动使用水平子采样的方式 (可能会损失画面质量，麦恩 并 不推荐)

自动检测 RGB & YCbCr 的色彩空间

自动或手动调节采样相位

自动水平对齐

支持自定义的视频时序

支持 CVT/GTF 时序标准的自定义视频分辨率

225MHz HDMI 接收器

自适应 HDMI 均衡器，HDMI 传输距离最长可达 30 米

支持自定义的 EDID

支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息

支持全比色法

支持 8/10/12-bit 色彩深度

支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 的色彩采样

支持 8 通道的 IES60958/IEC61937 标准的音频流

支持提取音频格式信息和通道状态数据

支持提取视频时序信息

支持提取 3D 格式信息

支持提取 Sony/Canon DSLR 的时间码

12-bit ADC

支持NTSC，PAL 和 SECAM 标准

自动检测输入信号的标准

输出信号分辨率最高可支持 2048×2048 像素

输出帧率最高可支持 120fps (实际输出帧率可能会受限于 PCIe 带宽，对于更高的画面分辨率，即1280×1024 以上分辨率，实际输出帧率可能会受限于板载视频处理硬件的像素时脉，即 1920×1080 分辨率可达到的最大的帧率约为 80fps）

支持 4:2:0 8-bit 输出格式: NV12、I420、YV12

支持 4:2:2 8-bit 输出格式: YUY2、YUYV、UYVY

支持 4:4:4 8-bit 输出格式: V308、IYU2、V408、BGR24、BGR32

支持 4:4:4 10-bit 输出格式: V410、Y410

可通过 Pro Capture SDK (基于 DirectKS 的版本) 支持更多的输出格式

使用两条视频处理流水线，每条流水线的处理带宽可达 180M 像素/s

完全达到 10-bit 视频处理

视频剪裁

视频缩放

视频去隔行

• 两场行交错

• 两场混合

• 仅顶场

• 仅底场

视频宽高比变换

• 自动或手动选择输入视频宽高比

• 自动或手动选择输出视频宽高比

• 三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)

视频色彩空间转换

• 自动或手动选择输入色彩空间和量化范围

• 自动或手动选择输出色彩空间、量化范围和饱和度范围

• 支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空间

• 支持有限或完整的量化范围

• 支持有限、完整和扩充色域的饱和范围

视频帧率变换

视频 OSD 合成

• 支持 PNG 格式 OSD 画面 (最大画幅为 2048×2048)

• 通过 SDK 支持动态加载 RGBA OSD 画面

支持同一个系统中安装多片卡

板载拨码开关，从 0 到 F，提供 16 个编号，用于对卡进行编号

当拨码开关设定 1 时，系统硬件设备树中将显示：“01：Pro Capture AIO”，以此类推

在用户软件中显示的视频音频设备也将包含卡的编号

对于任一路输入信号可输出任意路输出流

可以对每一路输出流单独设置剪裁、宽高比、色彩空间、分辨率、帧率、去隔行方式、色彩调节、 OSD 等属性。

64 行视频延迟

通过 SDK 实现部分完成通知模式

基于硬件实现的 100ns 高分辨率时钟

音频帧 (192 个音频采样) 和视频帧都被硬件时钟标记到达采集卡的时间戳

硬件时钟可跨卡同步 (通过 SDK 实现)

在 PCIe 2.x 的系统中每路 DMA 带宽可达约 400MB/s

在 PCIe 1.x 的系统中每路 DMA 带宽可达约 200MB/s

支持自动检测 Intel GPU 块状图像表面

支持 AMD GPU 的 DirectGMA

支持 Nvidia GPU 的 GPUDirect

Pro Capture SDK for DirectShow 为开发者提供了快速的整合采集卡扩展特性的途径 (Windows)

Pro Capture SDK for DirectKS 可以为开发者提供最大的灵活性和最高的性能 (Windows)

所有的选项都可以通过注册表进行三级的管理：所有设备，特定型号和特定设备

视频、音频、十字交叉过滤器名称可通过注册表定制

在同一系统中的多片卡可以同时升级

无需关闭电源即可完成卡的升级 (在大多数情况下，无需重启系统)

LED 灯的状态显示了每一路的工作状态: 空闲，输入信号已锁定，内存错误或 FPGA 配置错误

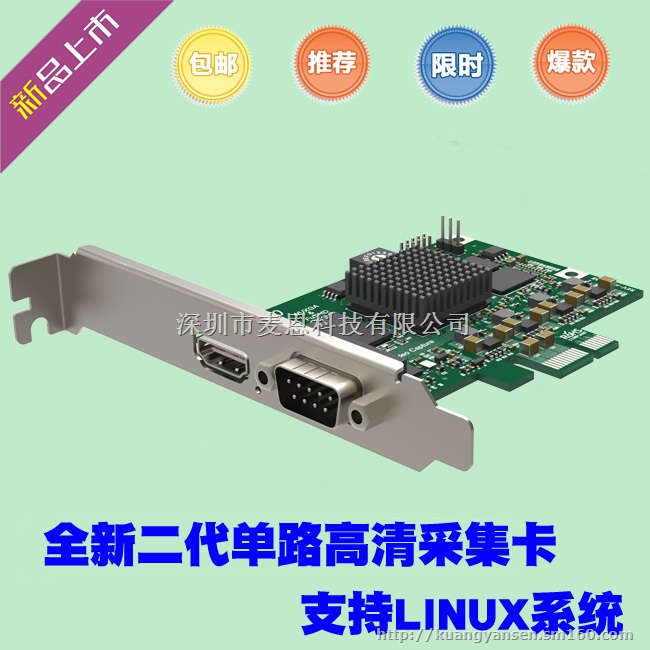

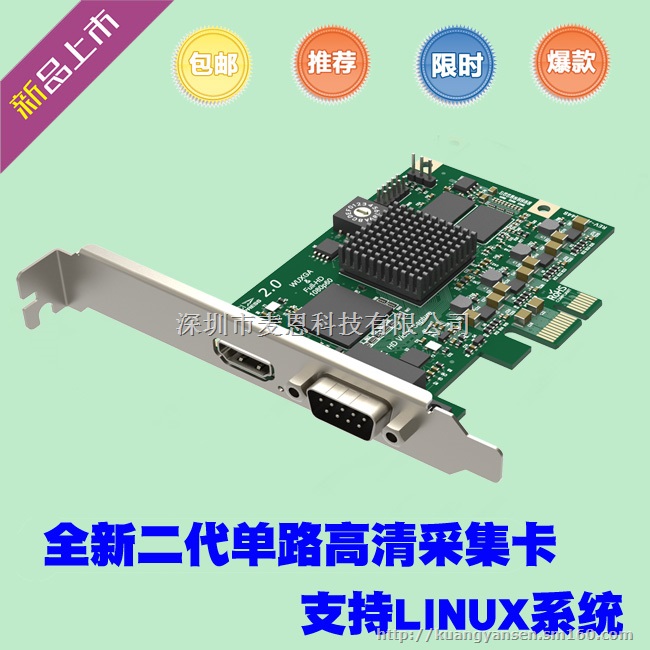

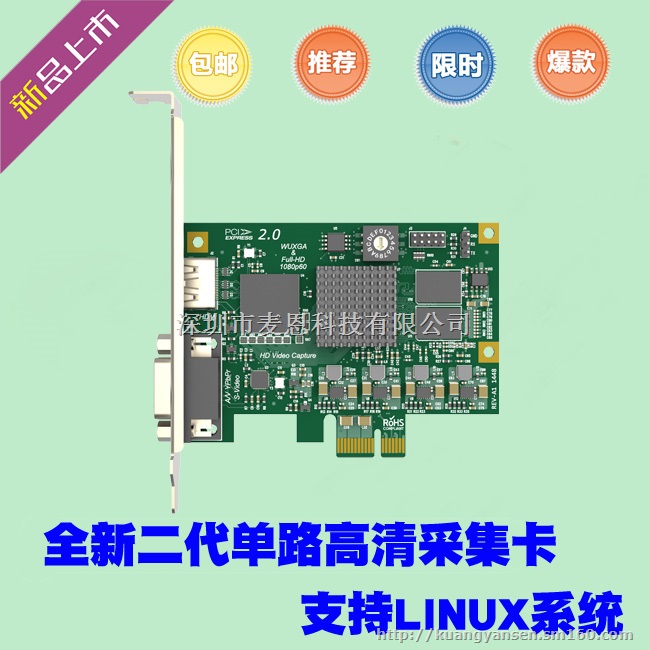

半高 PCIe x1 扩展卡

92.76mm x 68.88mm (不含 PCIe 挡板)

DB9 转 YC + 复合信号 + 模拟音频 + 分量信号 转接线缆

半高 PCIe 挡板

12V 电源的最大电流: ~0.4 A

3.3V 电源的最大电流: ~0.2 A

最大功耗： ~4.9 W

操作温度：0 到 40 摄氏度

保存温度：–20 到 70 摄氏度

相对湿度：5% 到 90% (非冷凝状态)
