授时类有源接收天线北斗发射天线
请选择 型号/数量
商品详情

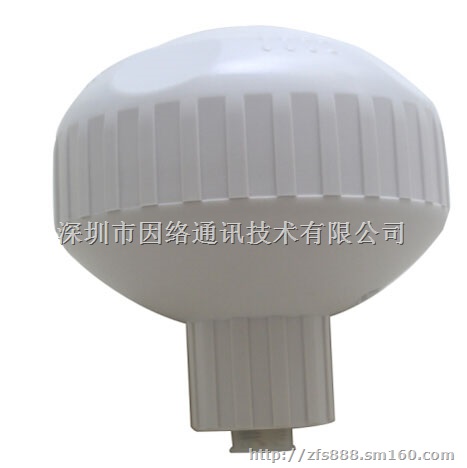

授时类有源接收天线
| 产品名称：授时类有源接收天线 | |
| 型号：INLO-SANTXX-XXX (XX表示天线增益，XXX表示频点) | ||
| 详细资料：授时类有源接收天线规格书.pdf |
| 频率范围Frequency Range(MHz) | 1561±5 | 1575±5 | 2492±5 |
| 增益Gain(dB) | 38（最高45） | 38 | 45 |
| 驻波比(V.S.W.R) | <2.0 | ||
| 极化Polarization | 右旋圆极化Right-hand circular polarization | ||
| 方向图3dB宽度Beam Width（°） | 100±10 | ||
| 前后比Front To Back Ratio（dB） | >10 | ||
| 轴比Axial Ratio（dB） | <5 | ||
| 噪声系数Noise Figure | <2.7 | <2.0 | |
| 直流供电Voltage(V) | 5±0.5 | ||
| 输入阻抗Impedance(Ω) | 50 | ||
| 工作电流Current (mA) | <40 | <55 | |
a) GPS+BD1双频授时天线（INLO-SANT38/45-GPS[L1]/BD1[S]）
| 频率范围Frequency Range(MHz) | 1575±5 | 2492±5 | |
| 增益Gain(dB) | 38 | 45 | 49 |
| 驻波比(V.S.W.R) | <2.0 | ||
| 极化Polarization | 右旋圆极化Right-hand circular polarization | ||
| 方向图3dB宽度Beam Width（°） | 100±10 | ||
| 前后比Front To Back Ratio（dB） | >10 | ||
| 轴比Axial Ratio（dB） | <5 | ||
| 噪声系数Noise Figure | <1.5 | <2.0 | |
| 直流供电Voltage(V) | 5±0.5 | ||
| 输入阻抗Impedance(Ω) | 50 | ||
| 工作电流Current (mA) | <105 | ||
| 频率范围Frequency Range(MHz) | 1575±5 | 1602±5 |
| 增益Gain(dB) | 38（最高45） | 38（最高45） |
| 驻波比(V.S.W.R) | <2.0 | |
| 极化Polarization | 右旋圆极化Right-hand circular polarization | |
| 方向图3dB宽度Beam Width（°） | 100±10 | |
| 前后比Front To Back Ratio（dB） | >10 | |
| 轴比Axial Ratio（dB） | <5 | |
| 噪声系数Noise Figure | <1.5 | |
| 直流供电Voltage(V) | 5±0.5 | |
| 输入阻抗Impedance(Ω) | 50 | |
| 工作电流Current (mA) | <55 | |
| 频率范围Frequency Range(MHz) | 1207±10 | 1561±10 |
| 增益Gain(dB) | 40 | 38 |
| 驻波比(V.S.W.R) | <2.0 | |
| 极化Polarization | 右旋圆极化Right-hand circular polarization | |
| 方向图3dB宽度Beam Width（°） | 100±10 | |
| 前后比Front To Back Ratio（dB） | >15 | |
| 轴比Axial Ratio（dB） | <5 | |
| 噪声系数Noise Figure | <2.5 | |
| 直流供电Voltage(V) | 5±0.5 | |
| 带内顶点增益In-band vertex gain（dB） | 38±2 | |
| 相位中心误差Phase center error（mm） | <2 | |
| 带内平坦度In-band flatness（dB） | <±0.3 | |
| 输入阻抗Impedance(Ω) | 50 | |
| 工作电流Current (mA) | <40 | |
| 频率范围Frequency Range(MHz) | 1561±5 | 1575±5 |
| 增益Gain(dB) | 38(最大为45) | 38(最大为45) |
| 驻波比(V.S.W.R) | <2.0 | |
| 极化Polarization | 右旋圆极化Right-hand circular polarization | |
| 方向图3dB宽度Beam Width（°） | 100±10 | |
| 前后比Front To Back Ratio（dB） | >15 | |
| 轴比Axial Ratio（dB） | <5 | |
| 噪声系数Noise Figure | <2.5 | |
| 直流供电Voltage(V) | 5±0.5 | |
| 带内顶点增益In-band vertex gain（dB） | 38±2 | |
| 相位中心误差Phase center error（mm） | <2 | |
| 带内平坦度In-band flatness（dB） | <±0.3 | |
| 输入阻抗Impedance(Ω) | 50 | |
| 工作电流Current (mA) | <40 | |
| 频率范围Frequency Range(MHz) | 1575±5 | 1602±5 | 2492±5 |
| 增益Gain(dB) | 38 | 45 | |
| 驻波比(V.S.W.R) | <2.0 | ||
| 极化Polarization | 右旋圆极化Right-hand circular polarization | ||
| 方向图3dB宽度Beam Width（°） | 100±10 | ||
| 前后比Front To Back Ratio（dB） | >10 | ||
| 轴比Axial Ratio（dB） | <5 | ||
| 噪声系数Noise Figure | <1.5 | <2.0 | |
| 直流供电Voltage(V) | 5±0.5 | ||
| 输入阻抗Impedance(Ω) | 50 | ||
| 工作电流Current (mA) | <105 | ||
