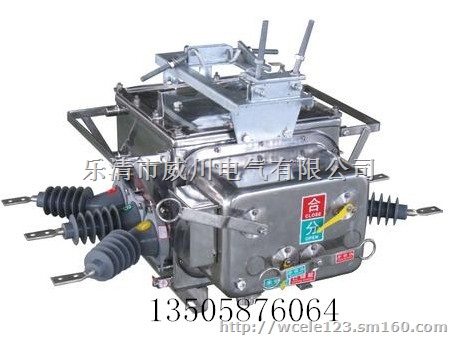

NVW5-12高压真空断路器

1 概述

1.1 三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流、短路电流及其它类似场所之用。

1.2 整体结构为三相共箱式，由操动机构、导电回路、绝缘系统、密封件及壳体组成。

1.3 配套相应的智能远方终端，满足配电自动化应用需求。与具备GSM短信功能的智能控制器组合成NVW5-12(Z)户外智能型高压交流真空断路器 与分界开关控制器组合成NVW5-12(F)户外分界型高压交流真空断路器

1.4 执行标准GB1984-2003《高压交流断路器》

IEC62271-100《高压交流断路器》

2 产品技术特点

2.1 抗污秽能力强，耐高、低温强度高，无燃烧和爆炸危险。

2.2 全封闭结构，箱内充SF6气体，密封性好，适应于高温潮湿地区使用。

2.3 内装CT，输出电流供智能控制器进行信息分析，且变比可调，连线端子接至相应端子座即可。

2.4 操作机构新颖、简单，体积小、重量轻，操作安全可靠。

2.5 外壳醒目指示“储能”、“分”、“合”状态。
