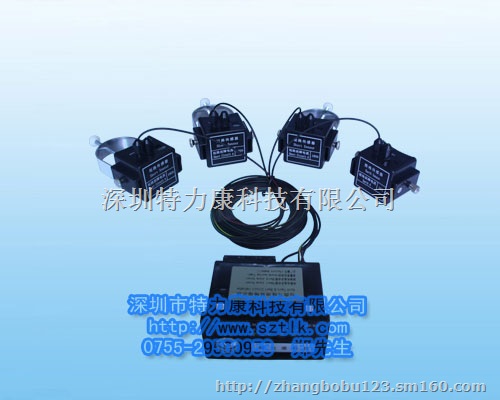

ekl4故障指示器

一、概述

   线路维护是供电部门一直以来的基本工作，主要是排除安全隐患、抢修故障等，然而电缆线路大部分都敷设于封闭的电缆沟或地下隧道中，每次线路发生故障时，都需要花费大量的时间才能恢复供电，所造成的损失及影响十分严重。要想降低故障带来的损失及影响，则需要快速排除故障，为此供电部门需要使用到ekl4故障指示器。

二、工作原理

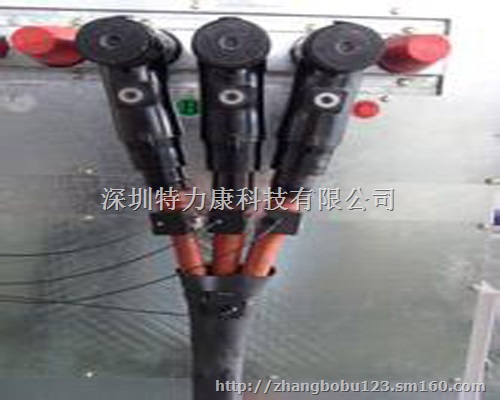

ekl4故障指示器主要安装于出端、分支箱等电力系统中，通过电流传感装置对电缆线路电流进行实时监测，当探测到线路电流发生突变的异常情况时，传感装置将立即进行翻牌指示，同时将采集到的数据传至面板前端，对应线路指示灯将进行强光闪烁指示，以此提示故障线段所在。

三、功能特点

1、在线运行：安装在电缆系统中，可长期运行，无须维护；

2、故障监测：具有识别接地、短路故障的功能；

3、故障显示方式：面板闪光显示；

4、告警指示：接地电池电压低报警指示；

5、复位方式：延时自动复位，手动复位功能；

6、自检功能：上电自检功能；

7、故障远传（可选）：485总线远传，故障信号继电器输出远传；

8、防锈耐蚀：结构零件采用防锈防蚀材料。

四、技术参数

1、工作环境：-40℃～+75℃；

2、相对温度：≤95%；

3、电压等级：6-35kV，不同电压等级参数可能不同；

4、负荷电流：0-1200A；

5、导线截面：16-400mm2；

6、接地故障电流出厂前整定：5-300A可选，出厂默认10A；

7、接地延时：40ms-3s可调，出厂设定为200 mS；

8、复位时间：6h-12h-24h-48h（出厂设定8h）；

9、故障指示器动作准确率：大于90%；

10、整机待机电流：≤ 5μA；

11、工作电源：ER14505 锂电池3.6V/1.9Ah；

12、连续闪光时间：≥5000小时；

13、闪光时间间隔：≤5s；

14、动作次数：4000次以上；

15、远传继电器：30DC/2A；230VAC /1A；

16、电池寿命：＞8年；

17、装置使用寿命：＞10年；

18、指示器防护等级：主机IP40；传感器IP65；

19、三防处理：防水、防酸、防盐雾。

五、结束
