商品详情

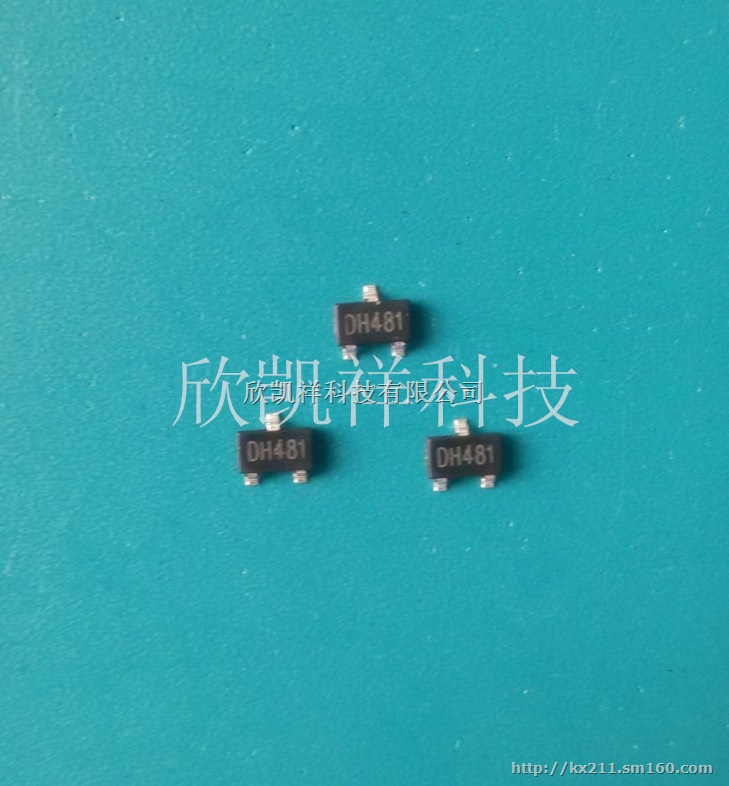

DH481是一款基于混合信号CMOS技术的全极型霍尔效应传感器，这款IC采用了先进的斩波稳定技术，因而能够提供准确而稳定的磁开关点。

在电路设计上，DH481提供了一个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源，同时这个受控时钟机制可以发出控制信号使得消耗电流较大的电路周期性的进入“休眠”模式；同样通过这个机制，芯片被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的大小。如果磁通密度高于“工作点”阈值或者低于“释放点”阈值，则开漏输出晶体管被驱动并锁存成与之相对应的状态。而在“休眠”周期中，输出晶体管被锁定在其先前的状态下。在电池供电应用中，这种设计对于延长工作寿命提供了最好支持。

DH481的输出晶体管在面向封装标示一面存在一定强南极或北极磁场时被锁定在开(BOP)状态，而在无磁场时锁定在关(BRP)状态。

产品特性及优点
微功耗电池供电应用
全极性的输出开关
工作电压可低至2.5V

高灵敏度直接簧片开关的替代应用

特点和优点

l CMOS霍尔IC技术

l 强大的RF噪声保护

l 1.8?5V的电池供电的应用

l 全极性，输出开关与北极或南极的磁铁的绝对值

l 工作电压可低至1.8V，微功耗

l 高灵敏度的磁簧开关的替代应用

l 多小尺寸的选择

l 低灵敏度漂移温度的交叉。范围

l 超低功耗5UA（平均）

l 高ESD保护，HMB>±4KV（分钟）

l 图腾柱输出

应用

l 固态开关 l 手持式无线话筒清醒开关（翻转手机/小灵通手机/笔记簿/倒装视频集）

l 盖于电池供电的设备接近传感器 l 为磁簧开关更换低占空比应用磁铁接近传感器
