配电架空线路数据采集终端

别称：线路故障在线监测系统，带测温功能故障指示器，配电线路故障定位终端，配电架空线路数据采集终端，数据采集终端-类型：低压遥测遥信终端，故障指示器信号源，数据采集终端-类型：数据采集卡，配电子站：通信汇集型子站

（ 型号：TLKS-PDMT-DCU ）

一、概述

现今是电力事业快速的发展时代，而架空输电线路作为电力系统的重要组成部分，为人们的生活与工作的需要传输着电力能源。而我们看到的架空线路多采用祼线进行架设，有着点多、线长等特性，其长期受到气候、地理、环境等因素的影响，在如此情况下，会导致线路发生短路、跳闸、停电等多种电力故障。而单靠传统的人工巡线来查找故障，不但会花费大量人力物力财力，且工作效益明显也非常低。深圳特力康科技为了方便供电公司能够快速准确地定位线路的故障点，研发了一款故障指示器信号源，以便线路可及时得到维护。

二、工作原理

故障指示器信号源由数据采集终端、通信模块以及故障监测分析系统三大部分组成，主要用于电力线路中指示故障区段和地点。其可监测线路的接地故障、短路故障、停电、送电、电杆倾斜告警等故障信息。利用前端子系统实时在线监测线路的负荷电流、温度等变化情况，如发生异常，系统会通过无线网络或手机短信方式将告警信息发送至相关工作人员的手机上，以方便工作人员快速、准确、直观地找到故障点，并及时对线路进行维护，减少因故障带来的经济损失。

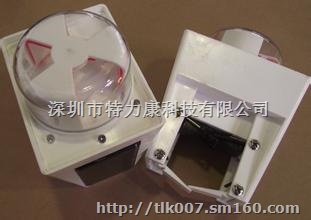

三、产品特点

1、识别故障：线路故障在线监测系统（带测温功能故障指示器，配电线路故障定位终端，配电架空线路数据采集终端）具有识别短路、接地故障的功能；并可区分永久性故障和瞬时性故障

2、显示方式：翻牌显示或发光显示360°范围内均可观察，翻牌方式时，显示牌采用夜视反光技术

3、自动复位：故障指示器探头具有延时自动复位或（和）遥控复位的功能，自动复位时间可由用户指定或出厂前设定；故障发生时自动开始计时，返回时间误差不大于±10%

4、信号远传：内置无线通信模块，可将动作信号远传至架空通信终端

5、无线接收：接收通讯式故障指示器通过无线射频发回的故障点信息

6、信息发送：向中心站发送故障信息，可采用GSM、GPRS、RS232、RS485或以太网等通信方式

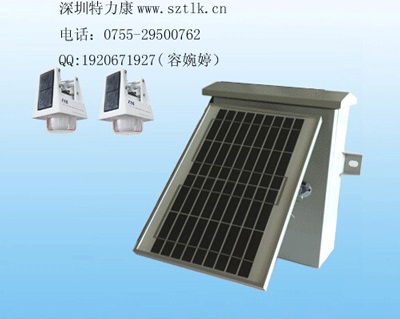

7、后备电源：配置太阳能电池板，用以给后备电源充电。后备电源可以维持通信终端连续15天工作，不需补充能量

四、技术参数

1、通讯式故障指示器技术参数

?故障指示器动作准确率：大于90%

?线路电压：10kV，绝缘耐压：125kV

?短耐受电流能力：31.5kA/2s

?适应环境温度：-30℃~70℃

?帆牌/闪光夜间可视距离：≥300m

?连续闪光时间：≥5000小时

?闪光时间间隔：≤5s，无线通信距离：≤100m

?抗风能力：风力150km/h不可松脱

? ???????重量：≤550g，防护等级：IP68

2、通信终端技术参数

1）、通信

?通信方式：以太网、串口、无线公网等

?通信规约：IEC60870-5-101、 IEC60870-5-104或CDT等

?抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g

?使用寿命：8-10年，防护等级：IP54

2）、工作电源

?配置太阳能电池板为蓄电池充电

?太阳能电池标称功率：12W

?太阳能电池工作电压：18V

?蓄电池使用寿命：大于5年

?阴雨天气下连续工作时间：>15天

?静态功耗：不大于0.02W

3）、适应环境

   ? ??????抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g

   ? ??????防护等级：IP54

五、结语

架空线路的安全运行是关系着电力系统的经济命脉，而采用故障指示器信号源就可有效地保障线路的稳定，从而减少故障带来的损失。了解更多的详情欢迎拨打0⑦⑤⑤-②⑨⑤00⑦⑥②（容万婷），或通过扣扣：①⑨②0⑥⑦①⑨②⑦进行联系
