电力电缆故障定位装置，电缆线路在线监测终端，电缆线路故障在线监测系统

（ 型号：TLKS-PDMT-S02 特力康小容 )

【产品原理】

   电力电缆故障定位装置是一套可监测电缆线路发生短路、过流、接地等电力故障的智能指示设备。主要应用于电力电缆线路上，通过传感器对线路的电压、电流、温度等数据信息进行监测并采集，同时借助通信主机将数据传输至液晶显示面板上，供相关人员查看。当数值超出系统预设的范围时，将自动进行报警，工作人员就可根据此报警信息快速、准确地找到故障点，并及时进行维护，恢复供电。

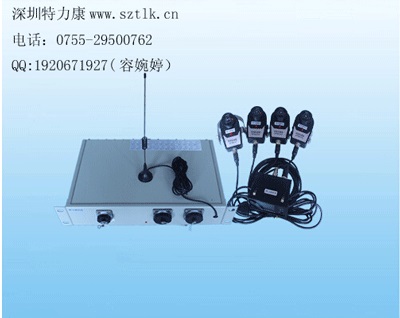

【系统组成】

1、故障指示器终端：

   ? 3只短路传感器，1只零序传感器，传感器带、电流测量功能，可判断短路、接地故障；面板面板主机当地显示故障、电流，塑料光纤接收传感器信息

2、通信主机

   ? ?无线接收故障指示器信息，GSM无线远传，后备超级电容，可接入CT取电或外接AC220V等

3、主站软件

   ? ?故障逻辑判断、定位、电流显示，历史数据查询

4、服务器

   ? ?安装软件，显示、管理、存储

【基本功能】

1、四遥功能

   ? 故障监测：具有识别短路、接地故障的功能；并可区分永久性故障和瞬时性故障；抑制合闸励磁涌流引起的误动现象；故障指示器动作准确率：大于95%；

   ? 负荷监测：具有三相负荷电流监测并远传功能，负荷电流精度：±5%

   ? 温度监测：具有线路温度监测并远传功能，温度测量范围：-40~+120℃，精度：±1℃

   ? 参数设置：可选故障定值设置；复位时间设置；现场电流值校正等参数设置

   ? 现场调试：可以通过手持终端控制指示器翻牌或复位

【系统技术参数】
1、系统条件
   ? 线路电压：10kV
   ? 绝缘耐压：125kV
   ? 电流测量范围：0~630A
   ? 短耐受电流能力：31.5kA/2s

2、告警显示：翻牌显示（故障指示器，无面板）或发光显示（面板型），360°范围内均可观察。翻牌方式时，显示牌采用夜视反光技术，可动作无限次；连续闪光时间≥ 5000小时，闪光时间间隔 ≤5s

3、通信方式：433MHZ无线射频或短距离塑料光纤，通信距离≤20m

4、自动复位：故障指示器探头具有延时自动复位、上电复位（可选）或（和）遥控复位的功能，自动复位时间可由用户指定或现场通过手持终端设置复位时间，故障发生时自动开始计时，返回时间误差不大于±10%条

5、适应环境

   ? 温度：-40℃~+70℃

   ? 海拔高度：小于2000m

   ? 环境湿度：5%~100%

   ? 抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g

6、重量: ≤550g

7、防锈耐蚀：结构零件采用防锈防蚀材料

8、带电装卸：可带电安装和摘卸，装卸过程不发生误报警

9、防护等级：IP68

10、运行寿命:10年

【终端技术参数】

【结束语】

电力电缆故障定位装置具备快速查找、定位线路故障的能力，大大地缩短了故障人工排查的时间，为今后拓宽智能电网的建设作出了极大贡献。了解更多的详情欢迎拨打0⑦⑤⑤-②⑨⑤00⑦⑥②（容女士），或通过扣扣：①⑨②0⑥⑦①⑨②⑦进行联系。
