商品详情

RS-232一带五驱动器有源

　　一、用途

　　RS-232一带五驱动器（5232A）用于增强RS-232串行口的驱动能力，可以将某些信号不标准的RS-232串行口变成信号标准的RS-232串行口。5232A可以将一个RS-232串行口扩展成五个准RS-232串行口。准RS-232串行口只有TXD（发送）、RXD（接收）、GND（信号地）三个信号。5232A适用于一台上位机的RS-232口同时驱动多至五台下位机的RS-232口。5232A的一个上位机RS-232口和五个下位机RS-232口都可以外接波仕的RS-232/RS-485转换器构成RS-485一带五驱动器。

　　二、安装及性能

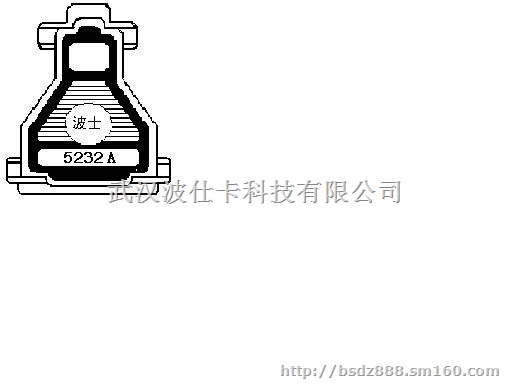

　　5232A的外型为DB-9（孔）/DB-25（针）转接盒大小，其中DB-9孔端直接插在9芯RS-232串行口上。5232A配套有一根一个DB-25孔拖五个DB-9针的辫子，它的DB-25针接5232A的DB-25孔端，它的五个DB-9针为五个扩展RS-232口。

　　5232A是无须驱动程序的，支持速率0-115.2Kbps。

　　三、引脚分配

　　5232A的DB-25端引脚分配如下：

　　5232A对外接的+5V电源没有严格要求，电压4.5~5.5V，电流50mA即可。波仕随产品配套提供电源。
