主轴回转精度分析仪

一.主轴回转精度分析仪工作原理

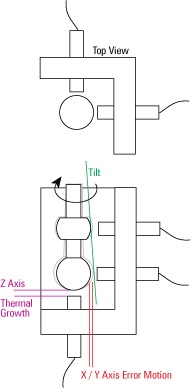

  1.在特制的探头座上安装非接触电容式位移传感器探头，测量主轴刀架或车床卡盘上安装的精密标准球或标准棒的动态位移。在目标的顶端安装探头Z，以测量Z轴的动态位移。在离主轴箱的近端安装*对探头X1,Y1，互成直角，以测量目标离主轴箱近端的X轴和Y轴的动态位移。在离主轴箱的远端安装第二对探头X2,Y2，互成直角，以测量目标离主轴箱远端的X轴和Y轴的动态位移。将这些探头对进行组合，得出倾斜测量结果。

  2.主轴转动时，专用软件将从传感器探头收集读数并分析结果，然后以预估测量值或极坐标或线性图的形式在电脑屏幕上显示结果。

  所执行的测试结果显示包括：

 A. 径向旋转敏感度   X轴值  Y轴值

 B. 径向固定敏感度   X轴值

 C. 径向倾斜度

 D. 轴向             Z轴值

 E. 热膨胀

 F.  FFT

 G. 转速

二.主轴回转精度分析仪配置及指标

 1. 电容式位移传感器

 DWS型电容式振动位移测量仪可测量标准球或标准棒目标的运动，仪器分辨率高达1纳米，有三种量程可供选择，可提供最精确的主轴测量，内外，仪器独特的7.5KHz带宽可测量极高速旋转的主轴。

 DWS型电容式振动位移测量仪技术参数：

 A. 直接显示被测静态位移值或振动位移幅值

 B. 量程/分辨率：±3μm/0.001μm、±30μm/0.01μm、±300μm/0.1μm

 C. 频响：0--7.5KHz

 D. 线性度： 0.5%FSO

 E. 输出电压：0-- ±5.000V

 F.电源： 220V ±10%  50Hz

传感器探头

 2.数据采集器，笔记本电脑，回转精度测试分析软件

 USB接口，16位AD精度，250KS/S采样频率，12位DA精度  单端16路/差分8路输入

三.主轴回转精度分析仪机械配件

 1.探头座

3探头座  利用3个通道系统进行X、Y及Z轴测量

5探头座  利用5个通道系统进行X、Y、Z轴及倾斜测量

 2.标准球
