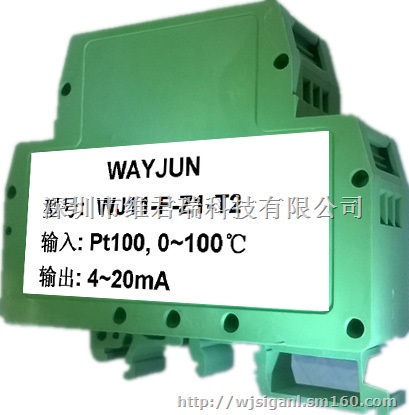

两线制温度变送器热电阻Pt100转4-20mA
请选择 型号/数量
商品详情
厂家直销两线制4-20mA环路供电热电阻温度变送器
Pt100是铂热电阻，它的阻值跟温度的变化成正比。PT100的阻值与温度变化关系为：当PT100温度为0℃时它的阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成匀速增长的。
热电阻是把温度变化转换为电阻值变化的一次元件，通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。工业用热电阻安装在生产现场，与控制室之间存在一定的距离，因此热电阻的引线对测量结果会有较大的影响
关键词：两线制温度变送器 Pt100温度变送器 Cu50温度变送器 热电阻温度变送器 RTD温度变送器 PT100转4-20mA
主要特性:
>>输 入：Pt100(-200~+600℃) (范围可选择)
也可以选择输入为Pt1000, Pt10,Cu50,Cu100等等
>>输出信号：两线制4~20mA信号
>>4~20mA环路供电，无需外接电源。
>>工业级温度范围: - 45 ~ + 85 ℃
>>精度等级：0.2级(FSR%，相对于温度)
>>内含线性化和长线补偿功能
>>隔离耐压：3000VDC(1mA,60S)，输入/输出两隔离
>>输出信号：两线制4~20mA信号
>>4~20mA环路供电，无需外接电源。
>>工业级温度范围: - 45 ~ + 85 ℃
>>精度等级：0.2级(FSR%，相对于温度)
>>内含线性化和长线补偿功能
>>隔离耐压：3000VDC(1mA,60S)，输入/输出两隔离
>>也可以选择非隔离型，用于低成本方案
>>安装方式：DIN35导轨安装
>>外形尺寸：79x69.5x25mm
>>安装方式：DIN35导轨安装
>>外形尺寸：79x69.5x25mm
两线制温度变送器 产品选型:
WJ11- G/F - Z□ - T□
是否隔离 | 输入类型：Z | 温度范围：T | |||
代码 | Z | 代码 | T | 代码 | |
隔离型 | G | PT100 | Z1 | -20-100℃ | T1 |
非隔离型 | F | PT10 | Z2 | 0-100℃ | T2 |
Cu100 | Z3 | 0-150℃ | T3 | ||
Cu50 | Z4 | 0-200℃ | T4 | ||
Pt1000 | Z5 | 0-400℃ | T5 | ||
用户自定义 | Tu | ||||
选型举例1：
输入：Pt100 温度范围：-20~100℃ 隔离型 两线制4-20mA输出
型号： WJ11-G-Z1-T1
输入：Pt100 温度范围：-20~100℃ 隔离型 两线制4-20mA输出
型号： WJ11-G-Z1-T1
选型举例2：
输入：Pt1000 温度范围：0~200℃ 非隔离型 两线制4-20mA输出
型号： WJ11-F-Z5-T4
输入：Pt1000 温度范围：0~200℃ 非隔离型 两线制4-20mA输出
型号： WJ11-F-Z5-T4
两线制温度变送器 通用参数：
精 度 ------- 0.2% （相对于温度）
输 入 ------- 三线、四线或两线热电阻信号，可选择Pt100, Pt1000, Pt10, Cu50, Cu100等热电阻。
订购时需选择一个温度范围来和输出相对应。
输 出 ------- 两线制4-20mA电流信号。
环路电压 ------- 宽环路供电电压范围 隔离型：12 ~ 30VDC
非隔离型：9 ~ 36VDC
响应时间 ------- ≤100mS
辅助电源 ------- 不需要外接电源，4-20mA电流环供电
功 率 ------- < 1W
温度漂移 ------- 50ppm/℃（典型值）
隔 离 ------- 信号输入/输出隔离（隔离型）
隔离电压 ------- 3000VDC，1分钟，漏电流 1mA（隔离型）
耐冲击电压------- 3KV， 1.2/50us(峰值)
工作温度 ------- -40 ~ +85℃
存储温度 ------- -40 ~ +85℃
工作湿度 ------- 10 ~ 90% (无凝露)
存储湿度 ------- 10 ~ 95% (无凝露)

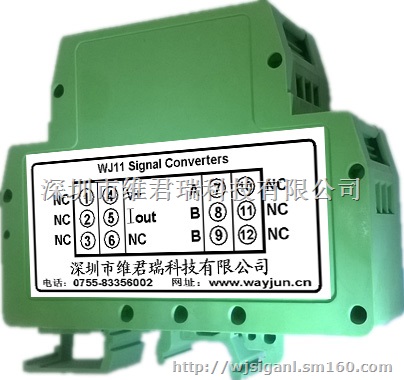

产品接线图：
引脚定义：
Pin | 引脚功能 | Pin | 引脚功能 | ||
1 | NC | 空脚 | 7 | A | 热电阻输入A端 |
2 | NC | 空脚 | 8 | B | 热电阻输入B端 |
3 | NC | 空脚 | 9 | B | 热电阻输入B端 |
4 | Out+ | 环路电流电源端 | 10 | NC | 空脚 |
5 | Out- | 环路电流输出端 | 11 | NC | 空脚 |
6 | NC | 空脚 | 12 | NC | 空脚 |
资料下载：http://www.wayjun.cn/UploadFiles/201411131583679.pdf
