一、产品概述 :

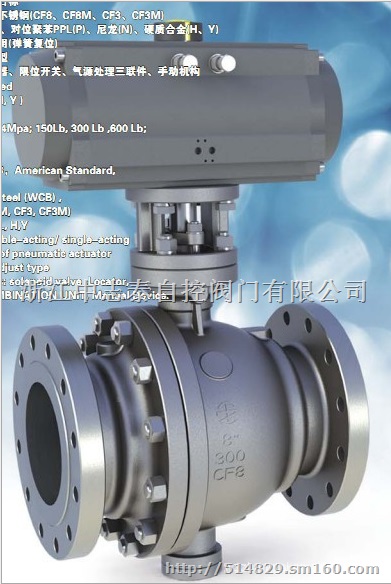

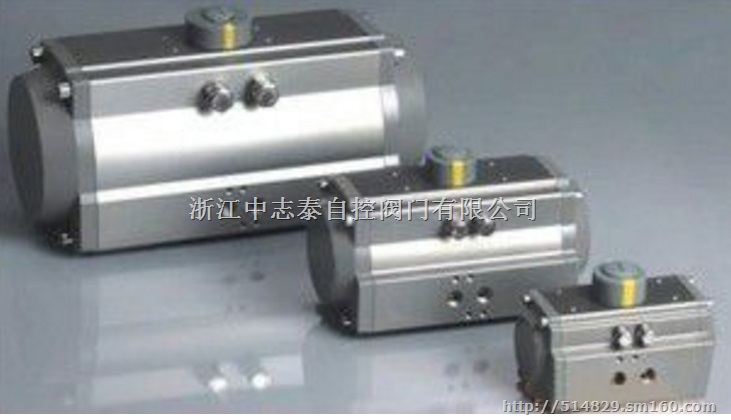

Q47型固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其安全、耐恶劣环境性等的设计时均已进行了特殊考虑，适用于各种腐蚀性和非腐蚀介质。它与浮动式球阀相比，工作时管道中阀前流体压力在球体上产生的作用力全部传递给上下轴承，球体不会移动，阀门密封靠弹簧和介质压力推动阀座实现，因而阀座不会承受过大压力，所以Q47型固定式球阀阀座变形小，操作力矩轻，密封性能可靠，使用寿命长。特别适用与高压、大口径的场合。
Q47型固定球阀的球体．采用上、下两根阀杆固定．工作时，流体压力不会使球体向阀座移动，阀座不会承受过大压力而变形。阀杆部分设有自润滑轴承，减少磨擦，开关扭距小，两阀座均采用弹簧设预紧。密封采用聚四氟乙烯镶入钢固内，钢圈后部设有弹簧，保证阀座紧贴球体。当阀门中腔压力异常升高超过弹簧顶紧力，阀座后退脱离球体，达到自动泄压效果，压后阀座自动复位。结构的先进性使固定球阀的密封性能稳定操作省力，使用寿命长 ,极适用于长输管线和一般管线。
二、气动固定球阀的主要性能规范 ：
型 号 | 试验压力ps(MPa) | 工作温度(℃) | 适用介质 |
壳 体 | 密封(液) | 密封(气) |
Q647F-10 | 1.5PN | 1.1PN | 0.6 MPa | -29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯) | 水、蒸汽、油品等 |
| Q647F-16 |
硝酸等腐蚀性介质 |
强氧化性介质 |
Q647F-25 |
Q647F-64 | 醋酸等腐蚀性介质 |
Q647F-160 |
尿素等腐蚀性介质 |
三、主要零件材质：
阀 体 | 球体、阀杆 | 阀 座 |
WCB | 2Cr13 | 加玻纤增强聚四氟乙烯、对位聚苯 |
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti |
CF8 | 0Cr19Ni9-(304) |
CF3 | 00Cr19Ni11-(304L) |
ZG1Cr18Ni-12Mo2Ti | 1Cr18Ni12-Mo2Ti |
CF8M | 0Cr17Ni12-Mo2(316) |
CF3M | 00Cr17Ni14-Mo2(316l) |
四、主要技术参数 :
要零件 | 阀体 | WC8 | ZGlcrl8Ni9Ti | CPB(304) | CF3(304L) | ZG1Cr18Ni
2M02Ti | CF8(316) | CF3W(3161) |
球体、阀杆 | 2Cxl3 | 1Cr18Ni9Ti | Ocr18Ni9 (304) | OOCr19Ni11(304L) | ICrlSNI 12]~02T L | Ocr17Ni
12Mo2(316) | O0Cr17Ni
14Mo2(316L) |
害封圈 | 聚四氟乙烯 对位聚苯PTEE、PPL |
填科，垫圈 | V型聚四氟乙烯柔性石墨环聚四氟乙烯片柔性石墨缠绕垫 |
适用工况 | 适用介质 | 水、蒸汽、油品等硝酸等．腐蚀性介质．强氢化性介质．醋酸等腐蚀性介质．尿素等腐蚀 |
适用温度 | -28-300℃ |
应用规范 | 设计制造按 | GBt2237-89 APl6D JPl7S-48 |
法兰尺寸按 | JB79-59、689113、HG20592-97 ANSI B16.5 JI$B2212-2214 |
结构长度接 | GBl2221-89 ANSI B16.10 JIS B2002 |
检验试验按 | GB/T13927-89 JB/T9092—99 APIS98 |
五、主要外型连接尺寸：
公称压力
PN(Mpa) | 公称通径
Dn(Mpa) |
|
L | D | DI | D2 | b | f | Z-φd | H(347型) |
16 | 50 | 216 | 160 | 125 | 100 | 18 | 3 | 4-18 |
|
65 | 24l | 180 | 145 | 120 | 18 | 3 | 4-18 |
|
80 | 283 | 196 | 160 | 136 | 20 | 3 | 8-18 |
|
100 | 306 | 215 | 180 | 165 | 20 | 3 | 8-18 |
|
125 | 356 | 245 | 2lO | 185 | 22 | 3 | 8-18 |
|
150 | 394 | 280 | 24O | 2lO | 24 | 3 | 8-23 | 305 |
200 | 467 | 336 | 296 | 266 | 26 | 3 | 12-23 | 398 |
250 | 53S | 405 | 355 | 320 | 30 | 3 | 12-25 | 495 |
300 | 6lO | 460 | 4lO | 375 | 30 | 4 | 12-25 | 580 |
350 | 686 | 620 | 470 | 436 | 34 | 4 | 16-26 | 625 |
400 | 762 | 580 | 626 | 485 | 36 | 4 | 16-30 | 720 |
450 | 864 | 64O | 585 | 545 | 40 | 4 | 20-30 | 770 |
500 | 914 | 706 | 650 | 808 | 44 | 4 | 20-34 | 840 |
600 | 1067 | 84O | 770 | 718 | 48 | 4 | 20-41 | 920 |
700 | 1245 | 9lO | 840 | 788 | 50 | 5 | 24-41 | 990 |
订购气动阀门须知
1、确认阀门的类型：闸阀、截止阀、节流阀、柱塞阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、疏水阀、减压阀及其它特种阀；
2、确认阀门的工作条件、适用介质、工作压力、介质温度；
3、确定与管道相匹配的公称通径：DN(mm)；
4、确定与管道相连接方式：法兰式、内(外)螺纹式、焊接式、对夹式、卡箍式、卡套式等；
5、确定阀门壳体及内件的材料：碳钢、合金钢、不锈钢、球墨铸铁、灰铸铁、铜合金、铝合金、塑料等；
6、确定阀门操作的驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动等；
7、确定阀门的使用形式：开关型、调节型、切断型等；
8、确定阀门需要的附件：定位器、电磁阀、限位开关、气源处理三联件、减压阀、手轮等
9、确定阀门的包装方式及运输方式：纸箱或木箱；托运或快递
